SVS-4-1/8 Распределитель для монтажа на лицевой панели

Артикул : 10192
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: SVS
  • Тип оборудования: Седло поршня

Описание

Распределитель для монтажа на лицевой панели Festo SVS-4-1/8 — пневматический распределитель с механическим управлением, предназначенный для монтажа на лицевой панели. Надежная система соединений обеспечивает быстрый монтаж и демонтаж распределителей.

Ключевые особенности распределителей SVS

Пневматические распределители SVS оснащены присоединительной резьбой G1/8. Применяются для управления потоками фильтрованного сжатого воздуха.

Корпус распределителей SVS выполнен из алюминия, уплотнения — из нитриловой резины и термопластичного полиуретана.

Тип конструкции: седло поршня.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель для монтажа на лицевой панели
Артикул
10192
Группа
Панельный монтаж
Тип оборудования
Распределители
Технические характеристики
Количество линий и позиций

4/2 лин./поз
Рабочая позиция

Моностабильный
Тип управления

Механическое
Тип конструкции

Седло поршня
Приводное усилие
8 Н
Тип пилотного управления
Прямого действия
Тип сброса
Механическая пружина
Максимальный стандартный расход (л/мин)
120
Направление потока
Нереверсивный
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Присоединение 2
1/8
Тип резьбы
G
Тип присоединения на входе
Внутренняя резьба
Тип присоединения на выходе
Внутренняя резьба
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Присоединение 3
G1/8
Присоединение 4
G1/8
Особенности материалов
Материал корпуса
Алюминий
Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
TPE-U(PU) (Термопластичный полиуретан)
Материал крышки
POM (Полиформальдегид)

Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
3,5 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух

Детали

Вес 180 g
Габариты 102.0000 × 45.0000 × 53.0000 mm

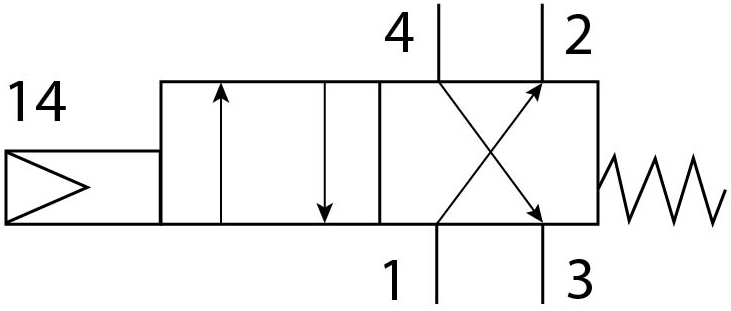

Функция распределителя

4/2 моностабильный
Тип управления

механический
Тип конструкции

Седло поршня
Тип сброса

механическая пружина
Тип уплотнения

мягкий
Положение при сборке

Любое
Тип пилотного управления

прямой
Направление потока

нереверсивный
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Тип крепления

со сквозным отверстием
Пневматическое подключение, канал 1

G1/8
Пневматическое подключение, канал 2

G1/8
Пневматическое подключение, канал 3

G1/8
Пневматическое присоединение, канал 4

G1/8
Материал крышки

POM
Материал уплотнений

NBR, TPE-U(PU)
Материал корпуса

Алюминий
Серия

Путь к PDF документу

svs-4_de.pdf
Рабочее давление

max:8 bar, min:3,5 bar
Температура окружающей среды

max:60 °C, min:-10 °C
Стандартный номинальный расход

min:120 l/min
Приводное усилие

min:8 N
Минимальное количество поставки
