VMPAL-EPL-SD44-IP40 Торцевая плита

Артикул : 560941
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VMPAL

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Торцевая плита
Артикул
560941
Группа
Универсальные модули
Тип оборудования
Принадлежности
Технические характеристики
Максимальное кол-во электромагнитных катушек
32
Электрическое подключение 1, функция
Многополюсный разъем
Максимальное количество распределителей
32
Отимальные решения для
MPA-L
Структура пневмоострова
Возможно использование разных размеров
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
Sub-D
Примечание по классу защиты
В собранном состоянии
Электрические характеристики
Номинальное рабочее напряжение DC
24 В

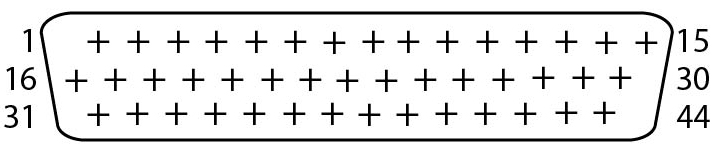

Количество контактов/проводов
44
Класс защиты

IP40
Массо-габаритные и монтажные характеристики
Длина
107,3 мм
Ширина
43 мм
Вес
190 г
Особенности материалов
Материал концевой плиты
Алюминиевое литье под давление
PA с армированием
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочее давление

От -0,9 до 10 бар
Пилотное давление

От 3 до 8 бар
Температура окружающей среды

От -5 °C до +50 °C
Сопротивление коррозии

3 – Высокая стойкость к коррозии

Детали

Вес 188.22 g
Габариты 235.0000 × 100.0000 × 50.0000 mm
Макс. количество распределителей

32
Структура пневмоострова

Возможно использование разных размеров
Классификация сопротивления коррозии CRC

3 – Высокая стойкость к коррозии
Класс защиты

IP40
Примечание по классу защиты

в собранном состоянии
Электрическое подключение 1, функция

Многополюсный разъем
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, технология подключения

Sub-D
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал концевой плиты

PA с армированием, Алюминиевое литье под давление
Серия

Путь к PDF документу

typ34-g_enus.pdf
Operating pressure MPa

max:1 MPa, min:-0,09 MPa
Рабочее давление

max:10 bar, min:-0,9 bar
Pilot pressure MPa

max:0,8 MPa, min:0,3 MPa
Пилотное давление

max:8 bar, min:3 bar
Температура окружающей среды

max:50 °C, min:-5 °C
Ширина

min:43 mm
Длина

min:107,3 mm
Макс. кол-во электромагнитных катушек

min:32
Номинальное рабочее напряжение DC

min:24 V
Электрическое подключение 1, количество контактов/проводов

min:44
