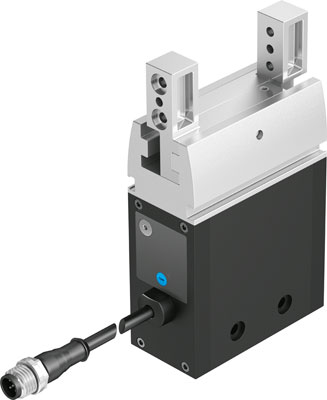

DHRS-32-A-NC Радиальный захват

Артикул : 1310165
В наличии
3D модель

  • Страна изготовления: Италия
  • Производитель: Festo
  • Серия товара: DHRS
  • Тип оборудования: последовательность перемещения по направляющей

Description

Захват радиальный стандартный Festo DHRS-32-A-NC — самоцентрирующийся стандартный захват с большим усилием для большинства применений.

Ключевые особенности

  • высокая выносливость при нагружении моментом благодаря боковой опоре губок захвата;
  • могут использоваться как захваты одностороннего или двустороннего действия;
  • пригодны для внешнего или внутреннего захвата;
  • максимальная точность повторения;
  • оснащены пружиной сжатия для поддержки или удержания усилия захвата;
  • опрос положения с помощью датчика Холла или бесконтактных датчиков положения.

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Корпус захватов выполнен из анодированного алюминия, губки — из легированной стали. Материал закрывающей крышки — полиамид.

Основные характеристики
Производитель
Серия товара
Наименование
Радиальный захват
Артикул
1310165
Технические характеристики
Максимальное усилие на губку захвата Fz, статическое
120 Н
Максимальная точность повторения
≤ 0,2 мм
Режим работы
Двустороннего действия
Тип конструкции
Последовательность перемещения по направляющей
Максимальный угол раскрытия
180 °
Симметрично относительно оси
≤ 0,2 мм
Точность повторения, захват
<= 0,1 мм
Количество губок захватов
2
Гарантированное усилие захвата
На закрытие
Функция захвата
Радиальный
Массовый момент инерции
1,69 кг/см²
Определение позиции
Для герконов
Максимальная частота работы захвата
<= 3 Гц
Минимальное время открытия при 6 бар
131 мс
Минимальное время закрытия при 6 бар
88 мс
Максимальный момент на захвате Mx, статич.
6,2 Нм
Максимальный момент на захвате My, статич.
6,2 Нм
Максимальный момент на захвате Mz, статич.
6,2 Нм
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Тип резьбы
G
Тип крепления
Опция
Внутренняя резьба и центрирующая втулка
Со сквозным отверстием и центрирующей втулкой
Размер
32
Положение при сборке

Любое
Вес
490 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Твердое анодирование
Материал закрывающей крышки
PA (Полиамид)

Материал губок захвата
Легированная сталь

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочее давление

От 4 до 8 бар
Температура окружающей среды

От +5 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Преимущества
Высокая надежность
Высокая точность
