SME-1-S-LED-24-B Датчик положения

Артикул : 150851
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: SME-1

Описание

Датчик положения Festo SME-1-S-LED-24-B — бесконтактный датчик с блочной конструкцией и герконовым принципом измерения.

Ключевые особенности

Доступны в нескольких вариантах исполнений:

  • стандартное исполнение со светодиодной индикацией или без нее;
  • термостойкое исполнение для широкого диапазона температур.

Корпус датчиков положения SME-1 выполнен из стали, цинковой штамповки, поликарбоната, PET-пластика, также используется термопластичный эластомер TPE-O. Материал оплетки кабеля — поливинилхлорид или термопластичные эластомер TPE-S.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик положения
Артикул
150851
Группа
Датчики
Технические характеристики
Измеряемая величина

Положение
Метод измерения

Герконовый

Принцип измерения

Магнитный

Повторяемость порога переключения
+/- 0,1 мм
Выходной сигнал

Биполярный

Время включения
<= 0,5 мс
Электрические характеристики
Тип электрического подключения
Розетка разъема по EN 60947-5-2
Электрическое подключение
M8x1
Количество контактов
3-пин
Напряжение питания

От 12 до 27 В DC / От 12 до 27 В AC
Электрическое состояние выхода

Н. О. контакт

Максимальный выходной ток

1 A
Максимальная коммутируемая мощность

27 ВА / 27 Вт
Способность выдерживать перегрузку

Нет
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Тип крепления
С принадлежностями
Положение при сборке

Любое
Способ крепления датчика
Рейка для датчика
Форма датчика

Кубическая
Вес
45 г
Особенности материалов
Материал корпуса
PET (Полиэтилентерефталат)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Пневмоцилиндров
Температура окружающей среды

От -20 °C до +70 °C
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Защита от короткого замыкания

Нет
Защищен от смены полярности

Нет
Стандарты
Соответствует стандарту
DIN EN 60947-5-2
Авторизация
RCM Mark
Дополнительные характеристики
Рабочий режим дисплея

Жёлтый светодиод
Преимущества
Модульная конструкция
Магнитные

Детали

Вес 43.7 g
Габариты 150.0000 × 110.0000 × 20.0000 mm
Проект

Блочного проекта
Авторизация

RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Замечания по материалу

Не содержит медь и тефлон
Принцип измерения

Магнитный, геркон
Выход переключателя

с контактом, биполярный
Функция переключающего элемента

Нормально разомкнутый контакт
Повторяемость порога переключения

+/- 0,1 mm
Время включения
Защита от короткого замыкания

Нет
Способность выдерживать перегрузку

Нет в наличии
Защищен от смены полярности

Нет

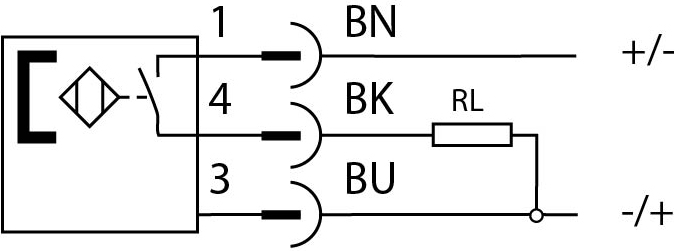

Электрическое подключение

3-пин, M8x1, Разъем
Тип крепления

с принадлежностями
Положение при сборке

Любое
Материал корпуса

PET
Рабочий режим дисплея

Жёлтый светодиод
Класс защиты

IP67
Серия

Путь к PDF документу

sme-1_de.pdf
Температура окружающей среды

max:70 °C, min:-20 °C
Диапазон рабочего напряжения АС

max:27 V, min:12 V
Диапазон рабочего напряжения DC

max:27 V, min:12 V
Температура окружающей среды

max:70 °C, min:-5 °C
Макс. выходной ток

min:1000 mA
Макс. характеристика контакта AC

min:27 VA
Макс. характеристика контакта DC

min:27 W
Минимальное количество поставки
