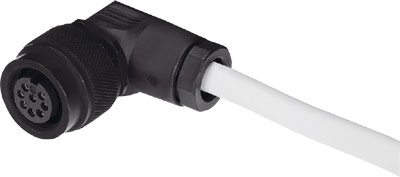

KMPPE-B-5 Штекерная розетка с кабелем

Артикул : 161878
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: KMPPE

Description

в сборе, для пропорционального регулятора давления.

Основные характеристики
Производитель
Серия товара
Наименование
Штекерная розетка с кабелем
Артикул
161878
Группа
Штекерные розетки
Тип оборудования
Принадлежности
Технические характеристики
Частота соединения
500
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
5 A
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
8
Электрическое подключение 2, занятые контакты/провода
8
Примечание по классу защиты
В собранном состоянии
Форма электрического подключения
Круглая
Электрические характеристики
Тип электрического подключения
Розетка разъема
Исполнение электрического подключения
Угловое
Электрическое подключение
M16x0.75
Стандарт электрического подключения
По EN 61076-2-106
Количество контактов
8-пин
Структура кабеля
8×0,25
Диапазон рабочего напряжения
От 0 до 30 В DC
Занятые контакты/провода
8
Импульсная мощность
0,6 кВ
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Положение при сборке

Любое
Диаметр кабеля
6,8 мм
Номинальное сечение провода
0,25 мм²
Длина кабеля
5 м
Выход кабеля
Угловой
Тип монтажа электрического подключения
Фиксация винта
Вес
459 г
Особенности материалов
Материал корпуса
PA (Полиамид)

Материал оплетки кабеля
PVC (Поливинилхлорид)
Материал винтового фиксатора
PA (Полиамид)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -30 до 80 °C
От -5 до 70 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
1
Атрибуты кабеля
Стандарт
Концы проводов
Отрезать прямо
Стандарты
Соответствует стандарту
DIN 47100
Дополнительные характеристики
Идентификация кабеля
с принадлежностями
Цвет оплетки кабеля
Серый

Additional information

Weight 450 g
Dimensions 215.0000 × 203.0000 × 55.0000 mm
Соответствует стандарту

DIN 47100
Идентификация кабеля

с принадлежностями
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Угловой
Электрическое подключение 1, технология подключения

M16x0.75 по EN 61076-2-106
Электрическое подключение 1, тип монтажа

Фиксация винта
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, тип подключения

Кабель
Электрическое подключение 2, технология подключения

Открытый конец
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Структура кабеля

8×0,25, С защитой
Концы проводов

Отрезать прямо
Класс защиты

IP67
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

1
Материал оплетки кабеля

PVC
Цвет оплетки кабеля

Серый
Материал корпуса

PA
Материал винтового фиксатора

PA
Серия

Путь к PDF документу

nebv-m_de.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-30 °C
Температура окружающей среды

max:70 °C, min:-5 °C
Частота соединения

min:500
Электрическое подключение 1, количество контактов/проводов

min:8
Электрическое подключение 1, занятые контакты/провода

min:8
Электрическое подключение 2, количество контактов/проводов

min:8
Электрическое подключение 2, занятые контакты/провода

min:8
Допустимая токовая нагрузка при 40°C

min:5 A
Импульсная мощность

min:0,6 kV
Длина кабеля

min:5 m
Диаметр кабеля

min:6,8 mm
Номинальное сечение провода

min:0,25 mm2
Минимальное количество поставки
