KMPYE-AIF-1-GS-GD-0,3 Соединительный кабель

Артикул : 170239
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: KMPYE

Description

в сборе, для пропорционального распределителя.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
170239
Группа
Соединительные кабели
Тип оборудования
Принадлежности
Технические характеристики
Частота соединения
500
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
1 A
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M9x0,5
Электрическое подключение 2, количество контактов/проводов
7
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
6
Дополнительные функции
Расположение контактов специальное для изделия
Электрическое подключение 2, тип монтажа
Фиксация винта
Примечание по классу защиты
В собранном состоянии
Электрические характеристики
Тип электрического подключения
Розетка разъема
Исполнение электрического подключения
Круглое
Электрическое подключение
M12x1

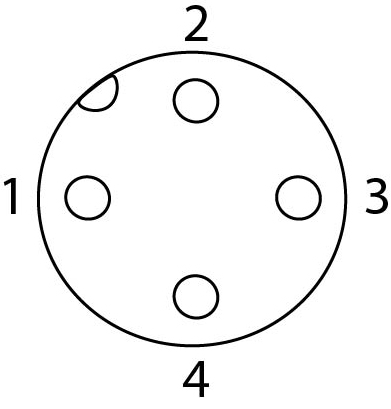

Расположение контактов
Тип А
Стандарт электрического подключения
По EN 61076-2-101
Количество контактов
4-пин
Структура кабеля
8×0,24 С защитой
Диапазон рабочего напряжения
От 0 до 50 В DC
Занятые контакты/провода
4
Импульсная мощность
2 кВ
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Диаметр кабеля
5,6 мм
Номинальное сечение провода
0,24 мм²
Длина кабеля
0,3 м
Радиус изгиба, гибкий монтаж кабеля
>= 75 мм
Выход кабеля
Прямой
Тип монтажа электрического подключения
Винтовая фиксация с шириной между плоскостями 18 и продольной насечкой
Особенности материалов
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -25 °C до +85 °C
От -5 до 80 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
1
Атрибуты кабеля
Пригоден для кабельных цепей
Стандарты
Соответствует стандарту
EN 61076-2-101
Дополнительные характеристики
Идентификация кабеля
с принадлежностями
Цвет оплетки кабеля
Черный

Additional information

Weight 41.2 g
Dimensions 212.0000 × 22.0000 × 220.0000 mm
Соответствует стандарту

EN 61076-2-101
Дополнительные функции

Расположение контактов специальное для изделия
Идентификация кабеля

с принадлежностями
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Винтовая фиксация с шириной между плоскостями 18 и продольной насечкой
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M9x0,5
Электрическое подключение 2, тип монтажа

Фиксация винта
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, гибкий монтаж кабеля

>= 75 mm
Структура кабеля

8×0,24, С защитой
Класс защиты

IP65
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

1
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Черный
Серия

Путь к PDF документу

mpye_ru.pdf
Диапазон рабочего напряжения DC

max:50 V, min:0 V
Температура окружающей среды

max:85 °C, min:-25 °C
Температура окружающей среды

max:80 °C, min:-5 °C
Частота соединения

min:500
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:7
Электрическое подключение 2, занятые контакты/провода

min:6
Допустимая токовая нагрузка при 40°C

min:1 A
Импульсная мощность

min:2 kV
Длина кабеля

min:0,3 m
Диаметр кабеля

min:5,6 mm
Номинальное сечение провода

min:0,24 mm2
Минимальное количество поставки
