MEBH-3/2-1/8-P-B Распределитель с электроуправлением

Артикул : 173000
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: MEBH
  • Тип оборудования: Золотниковый

Описание

Распределитель с электроуправлением Festo MEBH-3/2-1/8-P-B — универсальный распределитель с односторонним электромагнитным управлением.

Ключевые особенности распределителей MEBH

Входят в состав семейства Midi и могут использоваться как для индивидуального, так и для блочного монтажа. От 2 до 10 распределителей MEBH можно устанавливать на одной коллекторной плите.

Распределители MEBH применяются для работы с фильтрованным сжатым воздухом или вакуумом. Сжатый воздух при этом может содержать распыленное масло. Единственное требование — для распыления можно использовать только масло с классом вязкости 32.

Корпус распределителей MEBH Festo выполнен из алюминия, а уплотнения — из нитриловой резины.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
173000
Группа
Универсальные
Тип оборудования
Распределители
Технические характеристики

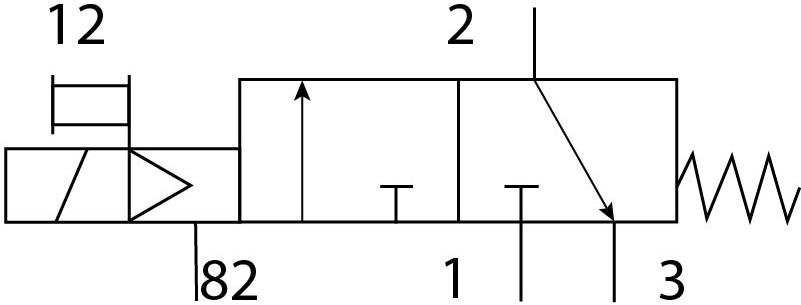

Количество линий и позиций

3/2 лин./поз
Рабочая позиция

Моностабильный

Функция распределителя

Нормально закрытый
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внутренний
Тип сброса
Механическая пружина
Ручное дублирование
С принадлежностями, с защелкой
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
600
Время включения
10 мс
Время выключения
28 мс
Уровень звукового давления
75 дБ(А)
Направление потока
Нереверсивный
Рабочий цикл
100%
Значение B
0,36
Значение С
2,55
Электрические характеристики
Тип электрического подключения
Разъем
Мощность катушки
2.5 Вт
Расположение контактов
Тип С
Стандарт электрического подключения
По EN 175301-803
Тип катушки
EB
Рабочее напряжение катушки
24 В DC
Форма подключения
Кубическая
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Присоединение 2
1/8
Тип резьбы
G
Тип присоединения
Монтажная плита
Тип крепления
На коллекторной плите
Положение при сборке

Любое
Монтажный шаг

18 мм
Ширина
17,8 мм
Выхлоп пилота, канал 82/84
Монтажная плита
Условный проход

5 мм
Вес
105 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер)
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +40 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Авторизация
С UL us – Recognized (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Преимущества
Большой выбор электрических подключений
ISO 5599-1
Большая пропускная способность

Детали

Вес 121.55 g
Габариты 117.0000 × 20.0000 × 50.0000 mm
Функция распределителя

3/2 Н.З., моностабильный
Тип управления

электрический
Тип конструкции

Золотниковый
Тип сброса

механическая пружина
Авторизация

c UL us – Recognized (OL)
Класс защиты

IP65
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

с принадлежностями, с защелкой
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

Внутренний
Направление потока

нереверсивный
Overlap

Positive overlap
Рабочий цикл

100 %
Характеристики катушки

24 V DC: 2.5 W
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Электрическое подключение

Кубическая форма, по EN 175301-803, Разъем, Расположение контактов тип С по EN 175301-803
Тип крепления

на мколлекторной плите
Выхлоп пилота, канал 82/84

Монтажная плита
Пневматическое подключение, канал 1

Монтажная плита
Пневматическое подключение, канал 2

G1/8
Пневматическое подключение, канал 3

Монтажная плита
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

HNBR, NBR
Материал корпуса

Алюминиевое литье под давление
Серия

Путь к PDF документу

midi-pneumatic_ru.pdf
Рабочее давление

max:8 bar, min:2 bar
Температура хранения

max:40 °C, min:-20 °C
Температура среды

max:50 °C, min:-5 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Ширина

min:17,8 mm
Стандартный номинальный расход

min:600 l/min
Условный проход

min:5 mm
Монтажный шаг

min:18 mm
значение b

min:0,36
значение С

min:2,55 l/sbar
Время выключения

min:28 ms
Время включения

min:10 ms
Уровень звукового давления

min:75 dB(A)
Минимальное количество поставки
