NEBM-M23G12-E-5-N-S1G9 Кабель резольвера

Артикул : 1732653
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBM

Description

подходит для серводвигателя EMMS-AS-…

Основные характеристики
Производитель
Серия товара
Наименование
Кабель резольвера
Артикул
1732653
Технические характеристики
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Номинальное рабочее напряжение АС
24 В
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
6
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Угловой
Электрическое подключение 2, технология подключения
Sub-D
Электрическое подключение 2, количество контактов/проводов
9
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
7
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, технология подключения
M23x1
Примечание по классу защиты

IP30 для штекера Sub-D
В собранном состоянии
Электрические характеристики
Структура кабеля

3x(2×0,14)+2x(0,5)
С защитой
Диапазон рабочего напряжения
От 0 до 30 В DC
Диапазон рабочего напряжения АС
От 0 до 30 В
Номинальное рабочее напряжение DC
24 В
Количество контактов/проводов
12
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Диаметр кабеля
8,3 мм
Номинальное сечение провода
0,14 мм²
0,5 мм²
Длина кабеля

5 м
Радиус изгиба, гибкий монтаж кабеля
>= 98 мм
Особенности материалов
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От 0 °C до +80 °C
Степень загрязнения
3
Атрибуты кабеля
Пригоден для кабельных цепей
Сопротивление коррозии

0 – Нет стойкости к коррозии
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Преимущества
Звезды пневматики

Additional information

Weight 724 g
Dimensions 320.0000 × 280.0000 × 20.0000 mm
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M23x1
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Угловой
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

Sub-D
Атрибуты кабеля

Пригоден для кабельных цепей
Радиус изгиба, гибкий монтаж кабеля

>= 98 mm
Структура кабеля

3x(2×0,14)+2x(0,5), С защитой
Класс защиты

IP65
Примечание по классу защиты

IP30 для штекера Sub-D, в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Серия

Путь к PDF документу

emms-as_ru.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-50 °C
Температура окружающей среды

max:75 °C, min:-40 °C

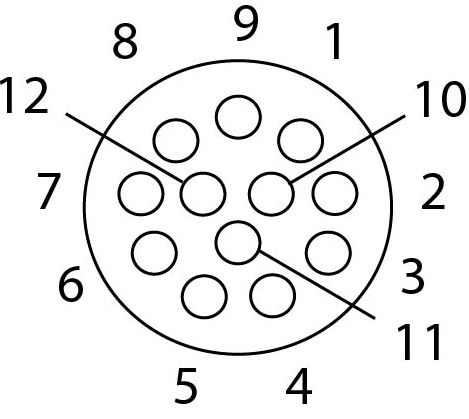

Электрическое подключение 1, количество контактов/проводов

min:12
Электрическое подключение 1, занятые контакты/провода

min:6
Электрическое подключение 2, количество контактов/проводов

min:9
Электрическое подключение 2, занятые контакты/провода

min:7
Номинальное рабочее напряжение DC

min:24 V
Номинальное рабочее напряжение АС

min:24 V
Длина кабеля

min:5 m
Диаметр кабеля

min:8,3 mm
Номинальное сечение провода

min:0,14 mm2, min:0,5 mm2
Минимальное количество поставки
