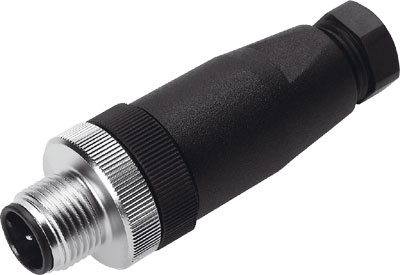

SEA-M12-5GS-PG7 Штекер

Артикул : 175487
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: SEA

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Штекер
Артикул
175487
Технические характеристики
Допустимая токовая нагрузка при 40°C
4 A
Поперечное сечение терминала
0,75 мм²
Электрические характеристики
Электрическое подключение
Расположение контактов тип А по EN 175301-803
круглый штекер M12x1
5-пин
Прямой штекер / Клеммы с винтом
Диапазон рабочего напряжения
<= 60 В DC
Диапазон рабочего напряжения АС
<= 60 В
Импульсная мощность

1,5 кВ
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Тип крепления
С резьбовой муфтой
Положение при сборке

Любое
Допустимый диаметр кабеля
От 4 до 6 мм
Вес
21,5 г
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат)
Материал электрического контакта
Латунь
Покрытие белой бронзой
Материал накидной гайки
Цинковая штамповка
Никелирование
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -40 °C до +85 °C
Степень загрязнения
3
Обозначение CE

В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
EN 61984
Дополнительные характеристики
Цвет корпуса
Черный

Детали

Вес 23.5 g
Основан на стандарте

EN 61076-2-101, EN 61984
Тип крепления

с резьбовой муфтой
Положение при сборке

Любое
Электрическое подключение

5-пин, круглый штекер M12x1, Прямой штекер / клеммы с винтом, Расположение контактов тип А по EN 175301-803
Диапазон рабочего напряжения DC
Диапазон рабочего напряжения АС
Резьбовое подключение кабеля

Pg7
Класс защиты

IP67
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по оборудованию низкого напряжения
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал корпуса

PBT
Цвет корпуса

Черный
материал накидной гайки

Никелирование, Цинковая штамповка
Материал электрического контакта

Латунь, Покрытие белой бронзой
Серия

Путь к PDF документу

ect-inputs-outputs_ru.pdf
Допустимый диаметр кабеля

max:6 mm, min:4 mm
Температура окружающей среды

max:85 °C, min:-40 °C
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:1,5 kV
Поперечное сечение терминала

min:0,75 mm2
Минимальное количество поставки
