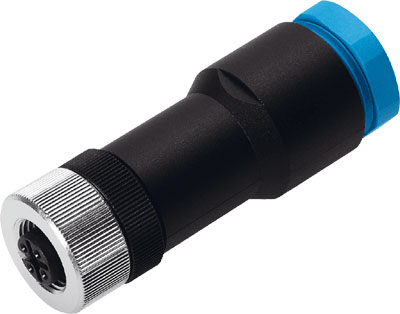

FBSD-GD-13,5 Штекерная розетка

Артикул : 18496
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: FBSD

Description

для Feldbus-присоединения к распределителям и пневмоостровам.

Основные характеристики
Производитель
Серия товара
Наименование
Штекерная розетка
Артикул
18496
Группа
Штекерные розетки
Тип оборудования
Принадлежности
Технические характеристики
Допустимая токовая нагрузка при 40°C
4 A
Поперечное сечение терминала
0,75 мм²
Выход электрического подключения
Клеммы с винтом
Электрические характеристики
Тип электрического подключения
Розетка
Исполнение электрического подключения
Прямое
Электрическое подключение
M12x1
Расположение контактов
Тип А
Стандарт электрического подключения
По EN 175301-803
Количество контактов
4-пин
Диапазон рабочего напряжения
От 0 до 250 В DC/AC
Импульсная мощность
2,5 кВ
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Тип крепления
С гайкой
Положение при сборке

Любое
Допустимый диаметр кабеля
От 10 до 12 мм
Вес
40 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием

Материал электрического контакта
Бронза
Покрытие белой бронзой
Материал накидной гайки
Цинковая штамповка
Никелирование
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -40 °C до +85 °C
Степень загрязнения
3
Обозначение CE

В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
EN 61984
Дополнительные характеристики
Цвет корпуса
Черный

Additional information

Weight 32.8 g
Dimensions 71.0000 × 25.0000 × 25.0000 mm
Основан на стандарте

EN 61076-2-101, EN 61984
Тип крепления

С гайкой
Положение при сборке

Любое
Электрическое подключение

4-пин, M12x1, Прямая розетка / клеммы с винтом, Расположение контактов тип А по EN 175301-803
Диапазон рабочего напряжения DC
Диапазон рабочего напряжения АС
Резьбовое подключение кабеля

Pg13,5
Класс защиты

IP67
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по оборудованию низкого напряжения
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал корпуса

PA с армированием
Цвет корпуса

Черный
материал накидной гайки

Никелирование, Цинковая штамповка
Материал электрического контакта

Бронза, Покрытие белой бронзой
Серия

Путь к PDF документу

necu_enus.pdf
Допустимый диаметр кабеля

max:12 mm, min:10 mm
Температура окружающей среды

max:85 °C, min:-40 °C
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:2,5 kV
Поперечное сечение терминала

min:0,75 mm2
Минимальное количество поставки
