HGWM-08-EO-G8 Угловой захват

Артикул : 185695
В наличии
3D модель

  • Страна изготовления: Италия
  • Производитель: Festo
  • Серия товара: HGWM
  • Тип оборудования: Наклонная плоскость

Description

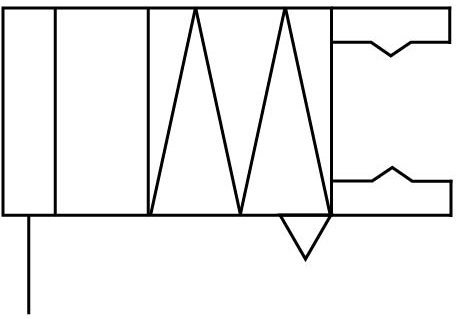

Микрозахват угловой Festo HGWM-08-EO-G8 — миниатюрный угловой захват одностороннего действия, с открытыми или закрытыми губками.

Ключевые особенности

  • компактная конструкция — подходят для использования в ограниченном пространстве;
  • пригодны для внешнего или внутреннего захвата;
  • универсальны в применении благодаря внешним адаптируемым пальцам захвата;
  • варианты монтажа: с компенсатором хода, с наружной резьбой, с зажимной шпонкой;

Рабочая среда — фильтрованный сжатый воздух.

Корпус захватов выполнен из легированной нержавеющей стали, губки — из легированной стали. Материал закрывающей крышки — полиацетат.

Основные характеристики
Производитель
Серия товара
Наименование
Угловой захват
Артикул
185695
Технические характеристики
Максимальное усилие на губку захвата Fz, статическое
7 Н
Максимальный люфт губок захвата Sz
0,03 мм
Режим работы
Одностороннего действия
открыт
Тип конструкции
Наклонная плоскость
Максимальный угол раскрытия
17 °
Точность повторения, захват
<= 0,02 мм
Количество губок захватов
2
Функция захвата
Угол
Определение позиции
Без
Максимальная частота работы захвата
4 Гц
Минимальное время открытия при 6 бар
2,7 мс
Минимальное время закрытия при 6 бар
1,2 мс
Максимальный угловой люфт захвата ax, ay
0,5 °
Момент от возвратной пружины
0,5 Нсм
Общий момент захвата при 6 бар, смыкание
22 Нсм
Максимальный момент на захвате Mx, статич.
20 Ncm
Максимальный момент на захвате My, статич.
20 Ncm
Максимальный момент на захвате Mz, статич.
20 Нсм
Массо-габаритные и монтажные характеристики
Присоединение 1
M3
Тип крепления
Фиксатор
Размер
8
Вес
13 г
Особенности материалов
Материал корпуса
Нержавеющая легированная сталь
Материал закрывающей крышки
POM (Полиформальдегид)

Материал губок захвата
Легированная сталь

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочее давление

От 2 до 8 бар
Температура окружающей среды

От +5 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Преимущества
Для операций сборки
Малые габаритные размеры
