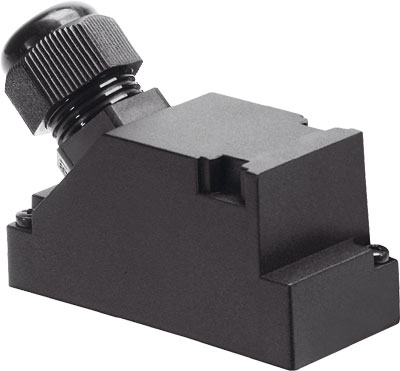

KMP3-25P-16-10 Соединительный кабель

Артикул : 18625
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: KMP3

Description

Для пневмоострова CPV.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
18625
Группа
Соединительные кабели
Тип оборудования
Принадлежности
Технические характеристики
Допустимая нагрузка по току
3 A
Электрические характеристики
Тип электрического подключения
Розетка разъема
Количество контактов
25-пин
Структура кабеля
18×0,34
Номинальное рабочее напряжение
24 В DC
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Диаметр кабеля
12 мм
Длина кабеля
10 м
Вес
1,303 г
Особенности материалов
Материал корпуса
PA (Полиамид)

Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал электрического контакта
Медный сплав
Позолочен
Материал оплетки кабеля
PVC (Поливинилхлорид)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -30 до 80 °C
От -5 до 80 °C

Additional information

Weight 1345 g
Dimensions 260.0000 × 260.0000 × 50.0000 mm
Основан на стандарте

DIN 41652
Идентификация кабеля

с принадлежностями
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Угловой
Электрическое подключение 1, технология подключения

Sub-D
Электрическое подключение 1, тип монтажа

2x M3 screws
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, тип подключения

Кабель
Электрическое подключение 2, технология подключения

Открытый конец
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 45 mm
Радиус изгиба, гибкий монтаж кабеля

>= 90 mm
Допустимое отклонение диаметра кабеля

± 0,5 mm
Структура кабеля

18×0,34
Концы проводов

Отрезать прямо
Класс защиты

IP65
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Материал оплетки кабеля

PVC
Цвет оплетки кабеля

Серый
Материал корпуса

PA
Материал уплотнений

NBR
Материал электрического контакта

Позолоченный медный сплав
Серия

Путь к PDF документу

nebv-s1_de.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:70 °C, min:-25 °C
Температура окружающей среды

max:70 °C, min:-5 °C
Температура хранения

max:75 °C, min:-25 °C
Частота соединения

min:50
Электрическое подключение 1, количество контактов/проводов

min:25
Электрическое подключение 1, занятые контакты/провода

min:18
Электрическое подключение 2, количество контактов/проводов

min:18
Электрическое подключение 2, занятые контакты/провода

min:18
Номинальное рабочее напряжение DC

min:24 V
Допустимая токовая нагрузка при 40°C

min:3 A
Импульсная мощность

min:1 kV
Длина кабеля

min:10 m
Диаметр кабеля

min:8,5 mm
Номинальное сечение провода

min:0,34 mm2
