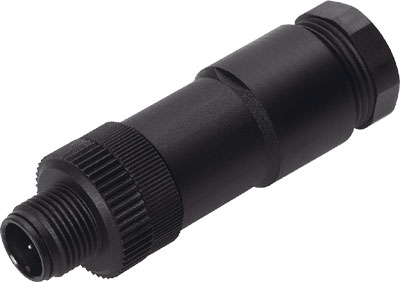

SEA-GS-11-DUO Штекер

Артикул : 18779
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: SEA

Описание

для пневмоостровов.

Основные характеристики
Производитель
Серия товара
Наименование
Штекер
Артикул
18779
Технические характеристики
Допустимая токовая нагрузка при 40°C
4 A
Поперечное сечение терминала
0,75 мм²
Электрические характеристики
Электрическое подключение
Расположение контактов тип А по EN 175301-803
M12x1
4-пин
Прямой штекер / Клеммы с винтом
Диапазон рабочего напряжения
<= 250 В DC
Диапазон рабочего напряжения АС
<= 250 В
Импульсная мощность

2,5 кВ
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Тип крепления
С резьбовой муфтой
Положение при сборке

Любое
Допустимый диаметр кабеля
2 х 3 мм или 2 х 5 мм
Вес
24 г
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат)
Материал электрического контакта
Латунь
Покрытие белой бронзой
Материал накидной гайки
PBT (Полибутилентерефталат)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -40 °C до +85 °C
Степень загрязнения
3
Обозначение CE

В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
EN 61984
Дополнительные характеристики
Цвет корпуса
Черный

Детали

Вес 25.5 g
Габариты 91.0000 × 24.0000 × 53.0000 mm
Основан на стандарте

EN 61076-2-101, EN 61984
Тип крепления

с резьбовой муфтой
Положение при сборке

Любое
Электрическое подключение

4-пин, M12x1, Прямой штекер / клеммы с винтом, Расположение контактов тип А по EN 175301-803
Диапазон рабочего напряжения DC
Диапазон рабочего напряжения АС
Резьбовое подключение кабеля

Pg11
Допустимый диаметр кабеля

2 х 3 мм или 2 х 5 мм
Класс защиты

IP67
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по оборудованию низкого напряжения
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал корпуса

PBT
Цвет корпуса

Черный
материал накидной гайки

PBT
Материал электрического контакта

Латунь, Покрытие белой бронзой
Серия

Путь к PDF документу

ect-inputs-outputs_ru.pdf
Температура окружающей среды

max:85 °C, min:-40 °C
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:2,5 kV
Поперечное сечение терминала

min:0,75 mm2
Минимальное количество поставки
