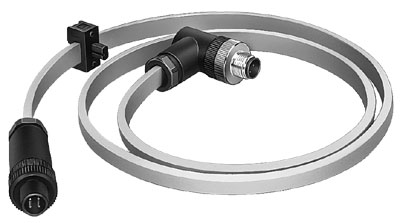

KASI-ADR Кабель адресации

Артикул : 18960
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: KASI
  • Тип оборудования: Т-образный разветвитель с кабелями с двух сторон

Description

Основные характеристики
Производитель
Серия товара
Наименование
Кабель адресации
Артикул
18960
Технические характеристики
Тип конструкции
Т-образный Разветвитель с кабелями с двух сторон
Тип разветвителя
2 к 1
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
3 A
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, выход кабеля
Угловой
Электрическое подключение 1, занятые контакты/провода
2
Электрическое подключение 1, тип монтажа
Вставной
Электрическое подключение 2, функция
Сторона полевого устройства
Электрическое подключение 2, тип подключения
Розетка разъема
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M12x1 A-код по EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
2
Дополнительные функции
Подключение программирующего устройства к компонентам ASInterface с помощью плоского кабеля AS-i
Электрическое подключение 2, тип монтажа
Вставной
Электрическое подключение 3, функция
Сторона контроллера
Электрическое подключение 3, конструкция
Круглый
Электрическое подключение 3, тип подключения
Разъем
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 3, вывод кабеля
Угловой
Электрическое подключение 1, технология подключения
AS-Interface
Электрическое подключение 3, количество контактов/проводов
4
Электрическое подключение 3, занятые контакты/провода
2
Электрическое подключение 3, тип монтажа
Вставной
Примечание по классу защиты

В собранном состоянии
Длина кабеля 1
2,4 м
Длина кабеля 2
0,1 м
Электрические характеристики
Структура кабеля

2×1,5
Диапазон рабочего напряжения
От 0 до 48 В DC
Диапазон рабочего напряжения АС
От 0 до 48 В
Количество контактов/проводов
2
Импульсная мощность

0,5 кВ
Класс защиты

IP20
Массо-габаритные и монтажные характеристики
Номинальное сечение провода
1,5 мм²
Интерфейс
Протокол
AS-Interface
Особенности материалов
Материал оплетки кабеля
Резиновая смесь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -40 до 85 °C
От -25 до 80 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
2
Атрибуты кабеля
Стандарт
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
желтый

Additional information

Weight 211.3 g
Dimensions 201.0000 × 47.0000 × 182.0000 mm
Протокол

AS-Interface
Тип конструкции

Т-образный разветвитель с кабелями с двух сторон
Тип разветвителя

2 к 1
Дополнительные функции

Подключение программирующего устройства к компонентам ASInterface с помощью плоского кабеля AS-i
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Угловой
Электрическое подключение 1, технология подключения

AS-Interface
Электрическое подключение 1, тип монтажа

Вставной
Электрическое подключение 2, функция

Сторона полевого устройства
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Розетка разъема
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, тип монтажа

Вставной
Электрическое подключение 3, функция

Сторона контроллера
Электрическое подключение 3, конструкция

Круглый
Электрическое подключение 3, тип подключения

Разъем
Электрическое подключение 3, вывод кабеля

Угловой
Электрическое подключение 3, тип подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 3, тип монтажа

Вставной
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Структура кабеля

2×1,5
Класс защиты

IP20
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

2
Материал оплетки кабеля

Резиновая смесь
Цвет оплетки кабеля

желтый
Цвет корпуса

Черный
Серия

Путь к PDF документу

ect-asinterface_ru.pdf
Диапазон рабочего напряжения DC

max:48 V, min:0 V
Диапазон рабочего напряжения АС

max:48 V, min:0 V
Температура окружающей среды

max:85 °C, min:-40 °C
Температура окружающей среды

max:80 °C, min:-25 °C
Электрическое подключение 1, количество контактов/проводов

min:2
Электрическое подключение 1, занятые контакты/провода

min:2
Электрическое подключение 2, количество контактов/проводов

min:4
Электрическое подключение 2, занятые контакты/провода

min:2
Электрическое подключение 3, количество контактов/проводов

min:4
Электрическое подключение 3, занятые контакты/провода

min:2
Допустимая токовая нагрузка при 40°C

min:3 A
Импульсная мощность

min:0,5 kV
Длина кабеля 1

min:2,4 m
Длина кабеля 2

min:0,1 m
Номинальное сечение провода

min:1,5 mm2
Минимальное количество поставки
