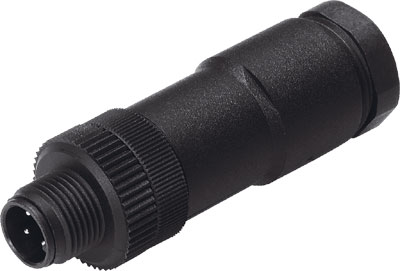

SEA-5GS-11-DUO Штекер

Артикул : 192010
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: SEA

Описание

для пневмоостровов.

Основные характеристики
Производитель
Серия товара
Наименование
Штекер
Артикул
192010
Технические характеристики
Допустимая токовая нагрузка при 40°C
4 A
Поперечное сечение терминала
От 0,14 до 0,5 мм²
Электрические характеристики
Электрическое подключение
Расположение контактов тип А по EN 175301-803
M12x1
5-пин
Прямой штекер / Клеммы с винтом
Диапазон рабочего напряжения
<= 60 В DC
Диапазон рабочего напряжения АС
<= 60 В
Импульсная мощность

1,5 кВ
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Тип крепления
С резьбовой муфтой
Положение при сборке

Любое
Допустимый диаметр кабеля
2 х 2,5 – 2,9 мм или 2 х 5 мм
Вес
24 г
Особенности материалов
Материал корпуса
PA (Полиамид)
Материал электрического контакта
Латунь
Покрытие белой бронзой
Материал накидной гайки
PA (Полиамид)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -40 °C до +85 °C
Степень загрязнения
3
Обозначение CE

В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
EN 61984
Дополнительные характеристики
Цвет корпуса
Черный

Детали

Вес 25.6 g
Габариты 56.0000 × 25.0000 × 25.0000 mm
Основан на стандарте

EN 61076-2-101, EN 61984
Тип крепления

с резьбовой муфтой
Положение при сборке

Любое
Электрическое подключение

5-пин, M12x1, Прямой штекер / клеммы с винтом, Расположение контактов тип А по EN 175301-803
Диапазон рабочего напряжения DC
Диапазон рабочего напряжения АС
Резьбовое подключение кабеля

Pg11
Допустимый диаметр кабеля

2 х 2,5 – 2,9 мм или 2 х 5 мм
Класс защиты

IP65
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по оборудованию низкого напряжения
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал корпуса

PA
Цвет корпуса

Черный
материал накидной гайки

PA
Материал электрического контакта

Латунь, Покрытие белой бронзой
Серия

Путь к PDF документу

ect-inputs-outputs_ru.pdf
Поперечное сечение терминала

max:0,5 mm2, min:0,14 mm2
Температура окружающей среды

max:85 °C, min:-40 °C
Допустимая токовая нагрузка при 40°C

min:4 A
Импульсная мощность

min:1,5 kV
Минимальное количество поставки
