ESNU-8-50-P-A Стандартный цилиндр

Артикул : 19256
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: ESNU
  • Тип оборудования: Корпус цилиндра, Поршень, Шток

Description

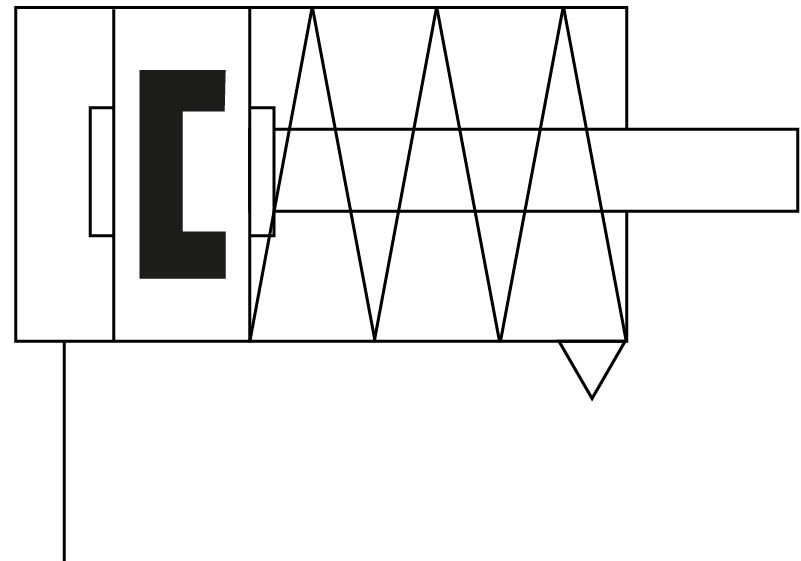

Пневмоцилиндр Festo, одностороннего действия, круглый. Диаметр поршня: 8 мм, ход: 50 мм. Нерегулируемое демпфирование, упругие кольца с обеих сторон, по DIN ISO 6432, для бесконтактного опроса. Различные возможности крепления без и с дополнительными элементами крепления. С упругими демпфирующими кольцами в конечных положениях.

Основные характеристики
Производитель
Серия товара
Наименование
Круглый цилиндр
Артикул
19256
Группа
Цилиндр по DIN ISO 6432
Тип оборудования
Пневмоцилиндры
Технические характеристики
Ход

50 мм
Диаметр поршня

8 мм
Режим работы

Одностороннего действия
Тип конструкции
Поршень
Шток
Корпус цилиндра
Определение позиции

Для герконов
Тип штока
Односторонний шток
Конец штока
Наружная резьба
Демпфирование

Нерегулируемое демпфирование
Расположение демпфирования
Упругие кольца с двух сторон
Энергия удара в крайних положениях

0,03 Дж
Теоретическое усилие при 6 бар, прямой ход

24 Н
Массо-габаритные и монтажные характеристики
Присоединение 1
M5
Тип присоединения на входе
Внутренняя резьба
Положение при сборке

Любое
Резьба на штоке
M4
Перемещаемая масса при ходе 0 мм

7,5 г
Дополнительный вес на 10 мм хода

2,4 г
Базовый вес на 0 мм хода

35 г
Дополнительный коэффициент массы на 10 мм хода

1 г
Особенности материалов
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
TPE-U (PU) (Термопластичный полиуретан)
Материал штока
Легированная сталь, нержавеющая

Материал крышки
Алюминиевый сплав

Замечания по материалу
Не содержит медь и тефлон
Материал колбы цилиндра
Легированная сталь, нержавеющая

Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1,5 бар
Температура окружающей среды

От -20 °C до +80 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Морская классификация
См. сертификат
Стандарты
Соответствует стандарту
По DIN ISO 6432
Дополнительные характеристики
Крепление к штоку
Внутренняя резьба
Преимущества
Большой рабочий ресурс
Хорошие рабочие характеристики
Нержавеющая сталь

Additional information

Weight 45.2 g
Dimensions 138.0000 × 20.0000 × 19.0000 mm
Диаметр поршня

8 mm
Резьба на штоке

M4
Демпфирование

P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке

Любое
Соответствует стандарту

CETOP RP 52 P, ISO 6432
Конец штока

Наружная резьба
Тип конструкции

Корпус цилиндра, Поршень, Шток
Определение позиции

Для герконов
Варианты

Односторонний шток
Режим работы

нажимного действия, одностороннего действия
Морская классификация

см. сертификат
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Тип крепления

с принадлежностями
Пневматическое присоединение

M5
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки

Алюминиевый сплав, нейтральное анодирование
Материал уплотнений

NBR, TPE-U(PU)
Материал штока

Легированная сталь, нержавеющая
Материал колбы цилиндра

Легированная сталь, нержавеющая
Серия

Путь к PDF документу

dsnu-iso_ru.pdf
Operating pressure MPa

max:1 MPa, min:0,15 MPa
Рабочее давление

max:10 bar, min:1,5 bar
Температура окружающей среды

max:80 °C, min:-20 °C
Ход

min:50 mm
Энергия удара в крайних положениях

min:0,03 J
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance

min:24,6 N
Перемещаемая масса при ходе 0 мм

min:7,5 g
Дополнительный вес на 10 мм хода

min:24 g
Базовый вес на 0 мм хода

min:35 g
Дополнительный коэффициент массы на 10 мм хода

min:1 g
