FRCS-3/8-D-7-O-MINI Блок подготовки воздуха

Артикул : 194881
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: D, FRCS
  • Тип оборудования: пропорциональный стандартный маслораспылитель, Фильтр-регулятор без манометра

Description

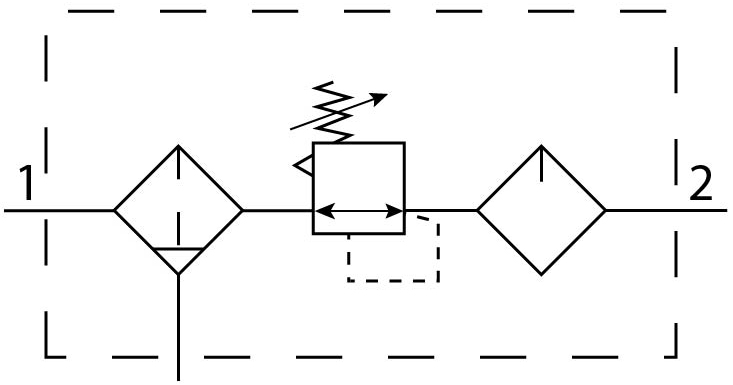

Блок подготовки воздуха Festo FRCS-3/8-D-7-O-MINI — комбинация устройств для очистки сжатого воздуха. Состоит из фильтра-регулятора и маслораспылителя. Для блока FRCS в линейке Festo есть современная альтернатива — блоки подготовки воздуха серии MS.

Ключевые особенности блоков подготовки воздуха FRCS

  • функция фильтрации, регулировки давления и распыления масла в одном блоке;
  • эффективная очистка воздуха от загрязнений;
  • хорошие регулировочные характеристики с минимальным гистерезисом;
  • три варианта отвода конденсата — ручной, полуавтоматический, автоматический;
  • высокий расход;
  • прочный металлический корпус;
  • степень фильтрации — 5 или 40 мкм.

Блоки FRCS оснащены встроенной универсальной блокировкой рукоятки регулятора. Это позволяет фиксировать настройку и предотвратить несанкционированное изменение.

Основные характеристики
Производитель
Серия товара
Наименование
Блок подготовки воздуха
Артикул
194881
Тип оборудования
Комбинации блоков
Технические характеристики
Степень фильтрации

40 мкм
Диапазон регулировки давления
От 0,5 до 7 бар
Максимальный объем конденсата
22 мл
Отвод конденсата
Ручное
Максимальный гистерезис давления

0,2 бар
Фиксатор привода
Поворотная рукоятка со встроенной фиксацией
Максимальный стандартный расход (л/мин)
1500
Индикация
Без манометра
Массо-габаритные и монтажные характеристики
Присоединение 1
3/8
Присоединение 2
3/8
Тип резьбы
G
Тип крепления
Линейный монтаж. С принадлежностями
Положение при сборке

Вертикально +/- 5°
Монтажный шаг

40 мм
Присоединение манометра
G1/8
Вес
760 г
Особенности материалов
Материал корпуса
Цинковая штамповка

Материал стакана
PC (Поликарбонат)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
16 бар
Минимальное рабочее давление
1 бар
Температура рабочей среды

От -10 °C до +60 °C
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [-:9:-] Инертные газы
Кожух стакана
Металлический кожух стакана
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Чистота воздуха на выходе
Сжатый воздух по ISO 8573-1:2010 [7:8:-] Инертные газы
Комбинации блоков
Блок фильтрации
Фильтр-регулятор
Блок подготовки
Маслораспылитель
Преимущества
Плавная работа с давлением
Эффективное удаление загрязнений
Большая пропускная способность
Противовзломные
Высокая точность

Additional information

Weight 1166 g
Dimensions 310.0000 × 210.0000 × 100.0000 mm
Размер

Mini
Серия

,

Фиксатор привода

Поворотная рукоятка со встроенной фиксацией
Положение при сборке

Вертикально +/- 5°
Отвод конденсата

Ручное вращением
Тип конструкции

пропорциональный стандартный маслораспылитель, Фильтр-регулятор без манометра
Кожух стакана

Металлический кожух стакана
Манометр

Подготовка для G1/8
Рабочая среда

Инертные газы, Сжатый воздух по ISO 8573-1:2010 [-:9:-]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Чистота воздуха на выходе

Инертные газы, Сжатый воздух по ISO 8573-1:2010 [7:8:-]
Тип крепления

Линейный монтаж, с принадлежностями
Пневматическое подключение, канал 1

G3/8
Пневматическое подключение, канал 2

G3/8
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

Цинковая штамповка
Материал стакана

PC
Путь к PDF документу

d-series_ru.pdf
Рабочее давление

max:16 bar, min:1 bar
Диапазон давления управления

max:7 bar, min:0,5 bar
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:60 °C, min:-10 °C
Макс. объем конденсата

min:22 ml
Степень фильтрации

min:40 µm
Макс. гистерезис давления

min:0,2 bar
Стандартный номинальный расход

min:1500 l/min
Минимальное количество поставки
