VS-3-1/8 Нажимной распределитель

Артикул : 2334
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: VS
  • Тип оборудования: Тарельчатое седло

Description

Нажимной распределитель Festo VS-3-1/8 — нажимной пневматический распределитель с толкателем. Непрямого действия, с малым усилием активации благодаря применению пилотного управления.

Ключевые особенности распределителей VS

Оснащены присоединительной резьбой G1/8. Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без масла).

Корпус нажимных распределителей серии VS выполнен из анодированного алюминия, уплотнения — из нитриловой резины.

Тип конструкции: тарельчатое седло.

Основные характеристики
Производитель
Серия товара
Наименование
Нажимной распределитель
Артикул
2334
Тип оборудования
Распределители
Технические характеристики

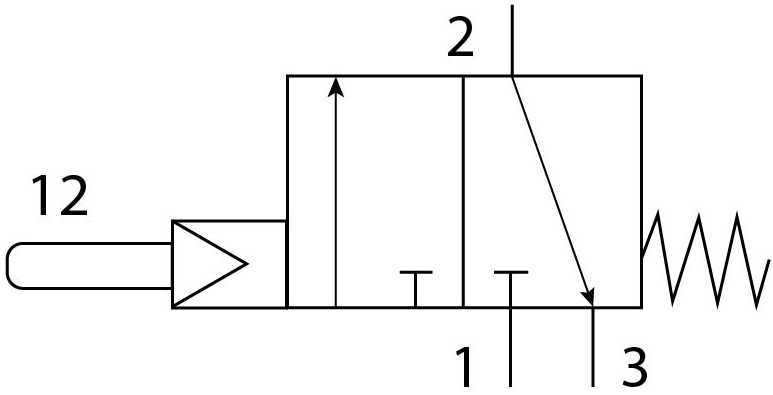

Количество линий и позиций

3/2 лин./поз
Рабочая позиция

Моностабильный
Функция распределителя

Нормально закрытый
Тип управления

Механическое
Тип конструкции

Тарельчатое седло
Приводное усилие
3 Н
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внутренний
Тип сброса
Механическая пружина
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
154
Элемент управления
Тумблер
Направление потока
Нереверсивный
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Присоединение 2
1/8
Тип резьбы
G
Тип присоединения на входе
Внутренняя резьба
Тип присоединения на выходе
Внутренняя резьба
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Присоединение 3
G1/8
Условный проход

3,5 мм
Вес
110 г
Особенности материалов
Материал корпуса
Анодированный алюминий
Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
3,5 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 – Средняя стойкость к коррозии

Additional information

Weight 94 g
Dimensions 62.0000 × 41.0000 × 19.0000 mm
Функция распределителя

3/2 Н.З., моностабильный
Тип управления

механический
Тип конструкции

Тарельчатое седло
Тип сброса

механическая пружина
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

Внутренний
Направление потока

нереверсивный
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Примечания по динамизации усилия

Частота переключения мин. 1/год
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Тип крепления

со сквозным отверстием
Пневматическое подключение, канал 1

G1/8
Пневматическое подключение, канал 2

G1/8
Пневматическое подключение, канал 3

G1/8
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR
Материал корпуса

Алюминий, Анодированный
Серия

Путь к PDF документу

manual-valves_ru.pdf
Стандартный номинальный расход

max:154 l/min, min:146 l/min
Рабочее давление

max:8 bar, min:3,5 bar
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:60 °C, min:-10 °C
Условный проход

min:35 mm
Приводное усилие

min:3 N
Минимальное количество поставки
