SDBT-BSW-1L-PU-W-0.3-N-M12 Датчик положения

Артикул : 2476855
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: SDBT

Description

Датчик положения Festo SDBT-BSW-1L-PU-W-0.3-N-M12 — бесконтактный магниторезистивный датчик положения, предназначенный для установки на приводы и цилиндры. Устанавливается в Т-образный паз сверху, с монтажным винтом.

Ключевые особенности датчиков SDBT

  • стойкие к маслам;
  • стойкие к полям и брызгам сварки;
  • устойчивы к ультрафиолету;
  • есть светодиодная индикация рабочего состояния;
  • с защитой от короткого замыкания и смены полярности;
  • есть взрывозащищенное исполнение.

Корпус датчиков SDBT выполнен из усиленного полиамида, эпоксидной смолы и легированной нержавеющей стали. Материал оплетки кабеля — поливинилхлорид.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик положения
Артикул
2476855
Группа
Датчики
Технические характеристики
Измеряемая величина

Положение
Метод измерения

Магниторезистивный
Максимальная скорость перемещения
1 м/с
Характеристика переключения в процессе сварки
Выходной сигнал фиксируется
Повторяемость дискретного выхода
0,1 мм

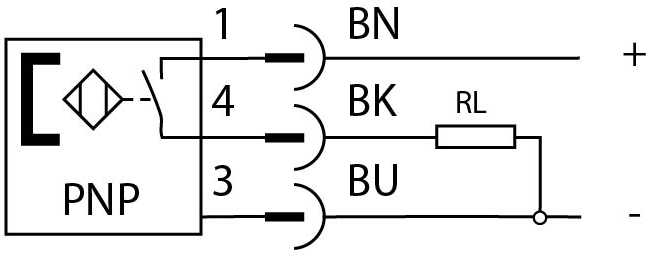

Выходной сигнал

PNP
Время включения
<= 15 мс
Время выключения
<= 25 мс
Направление выхода

Аксиальный
Электрические характеристики
Тип электрического подключения
Штекер с кабелем по EN 61076-2-101
Количество контактов
3-пин
Минимальный ток нагрузки
0 мА
Напряжение питания

От 0 до 30 В DC
Номинальное рабочее напряжение
24 В DC
Электрическое состояние выхода

Н. О. контакт

Максимальный выходной ток

100 мА
Остаточный ток
< 0,005 мА
Максимальная частота переключения

25 Гц
Максимальная коммутируемая мощность

2,8 Вт
Падение напряжения

< 1,5 В
Способность выдерживать перегрузку

Да
Максимальный выходной ток монтажных принадлежностей

100 мА
Максимальная коммутируемая мощность в принадлежностях

2,8 Вт
Класс защиты

IP65 IP68
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке

Любое
Способ крепления датчика
Т-образный паз
Электрическое подключение, тип монтажа
Фиксация винта
Максимальный момент затяжки
0,6 Нм
Длина кабеля

0,3 м
Форма датчика

Кубическая
Вес
23,3 г
Особенности материалов
Материал корпуса
Эпоксидная смола PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал электрического контакта
Никелированная латунь и позолота
Материал накидной гайки
Никелированная латунь
Материал оплетки кабеля
PVC (Поливинилхлорид) облученная
Материал корпуса разъема
TPE-U(PU) (Термопластичный полиуретан)
Материал изоляции
PVC (Поливинилхлорид)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Пневмоцилиндров
Температура окружающей среды

От -25 °C до +85 °C
Специальные характеристики

Стойкость к ультрафиолету Стойкий к маслу Стойкость к полям сварки Стойкие к брызгам сварки
Условия испытания кабеля
По запросу
Атрибуты кабеля
Стойкие к брызгам сварки
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Стойкость к магнитным полям
Нечувствительность к переменным магнитным полям (50 … 60 Hz) < 200 mT Нечувствительность к сварочным магнитным полям (1000 Hz) < 200 mT Исполнение, не чувствительное полям сварки < Bon
Прочность на изгиб

В соответствии со стандартом Festo
Защита от короткого замыкания

Да
Защищен от смены полярности

Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
RCM Mark c UL us – Listed (OL)
Дополнительные характеристики
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Резервный рабочий дисплей
Оранжевый светодиод
Рабочий режим дисплея

Жёлтый светодиод
Преимущества
Стойкий к брызгам сварки
Магнитные
Стойкие к маслам
Для Т-паза

Additional information

Weight 32.73 g
Dimensions 200.0000 × 30.0000 × 5.0000 mm
Проект

для Т-образной щели
Основан на стандарте

EN 60947-5-2
Авторизация

c UL us – Listed (OL), RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
KC mark

KC-EMV
Специальные характеристики

Стойкие к брызгам сварки, Стойкий к маслу, Стойкость к полям сварки, Стойкость к ультрафиолету
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Измеряемая величина

Позиция
Принцип измерения

магниторезистивный
Выход переключателя

PNP
Характеристика переключения в процессе сварки

Выходной сигнал фиксируется
Функция переключающего элемента

Нормально разомкнутый контакт
Время включения
Время выключения
Падение напряжения

< 1,5 V
Остаточный ток

< 0,005 mA
Защита от короткого замыкания

Да
Способность выдерживать перегрузку

Имеется в наличии
Защищен от смены полярности

для всех электрических соединений
Электрическое подключение 1, тип подключения

Кабель с разъемом
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Фиксация винта
Направление выхода

аксиальный
Материал электрического контакта

Латунь, Никелирование и позолота
Материал корпуса разъема

TPE-U(PU)
Условия испытания кабеля

Прочность на изгиб в соответствии со стандартом Festo, Условия испытания – по запросу
Атрибуты кабеля

Стойкие к брызгам сварки
Цвет оплетки кабеля

Серый
Материал оплетки кабеля

PVC, облученная
Материал изоляции

PVC
Тип крепления

Вставляется в паз сверху, Затянутый
Положение при сборке

Любое
Цвет корпуса

Черный
Материал корпуса

PA с армированием, Легированная сталь, нержавеющая, Эпоксидная смола
материал накидной гайки

Никелированная латунь
Рабочий режим дисплея

Жёлтый светодиод
Резервный рабочий дисплей

Оранжевый светодиод
Класс защиты

IP65, IP68
Стойкость к магнитным полям

Исполнение, не чувствительное полям сварки < Bon, Нечувствительность к переменным магнитным полям (50 … 60 Hz) < 200 mT, Нечувствительность к сварочным магнитным полям (1000 Hz) < 200 mT
Серия

Путь к PDF документу

smx8_enus.pdf
Температура окружающей среды

max:85 °C, min:-25 °C
Диапазон рабочего напряжения DC

max:30 V, min:10 V
Температура окружающей среды

max:80 °C, min:-5 °C
Макс. скорость перемещения

min:1 m/s
Точность повторения

min:0,2 mm
Макс. частота переключения

min:25 Hz
Макс. выходной ток

min:100 mA
Макс. выходной ток монтажных принадлежностей

min:100 mA
Макс. характеристика контакта DC

min:2,8 W
Макс. коммутируемая мощность DC в монтажных принадлежностях

min:2,8 W
Минимальный ток нагрузки

min:0 mA
Номинальное рабочее напряжение пост. тока

min:24 V
Электрическое подключение 1, количество контактов/проводов

min:3
Длина кабеля

min:0,3 m
Макс. момент затяжки

min:0,6 Nm
