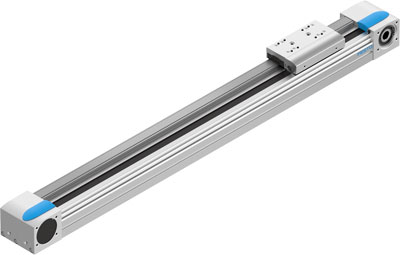

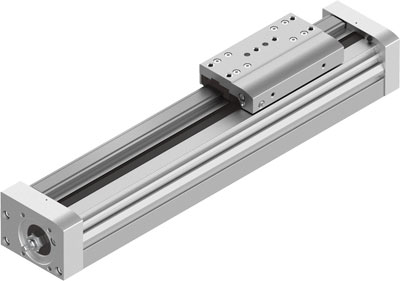

EGC-80-500-TB-KF-0H-GK Приводы с зубчатым ремнем

Артикул : 3013354
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: EGC
  • Тип оборудования: С зубчатым ремнем, Электромеханический линейный привод

Description

С направляющей с рециркулирующими шарикоподшипниками

Основные характеристики
Производитель
Серия товара
EGC
Наименование
Приводы с зубчатым ремнем
Артикул
3013354
Технические характеристики
Эффективный диаметр приводной шестерни
28,65 мм
Рабочий ход
500 мм
Тип конструкции
Электромеханический линейный привод
С зубчатым ремнем
Резерв хода
0 мм
Удлинение зубчатого ремня
0,24 %
Шаг зубчатого ремня
3 мм
Направляющая
Передача типа винт – гайка” с циркулирующими шариками с направляющей
Тип мотора
Шаговый мотор
Сервомотор
Моменты инерции сечения 2-ой степени Iy
1.160×10³ мм&lt

Additional information

Weight 6300 g
Dimensions 800.0000 × 90.0000 × 60.0000 mm
Размер

80
Положение при сборке

Любое
Направляющая

передача типа "винт – гайка" с циркулирующими шариками с направляющей
Тип конструкции

С зубчатым ремнем, Электромеханический линейный привод
Тип мотора

Сервомотор, Шаговый мотор
Точность повторения

±0,08 mm
Рабочий цикл

100 %
Класс защиты

IP40
Материал концевых крышек

Алюминиевый сплав, Анодированный
Материал профиля

Алюминиевый сплав, Анодированный
Замечания по материалу

Содержит PWIS вещества, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки привода

Алюминиевый сплав, Анодированный
Материал каретки

Сталь
Материал направляющей рейки

Сталь
Материал шкива

Легированная сталь, нержавеющая
Материал каретки

Алюминиевый сплав, Анодированный
Материал зажимной детали зубчатого ремня

Отливка из нержавеющей стали
Материал зубчатого ремня

полихлоропрен со стекловолокном и нейлоновым покрытием
Серия

Путь к PDF документу

egc-tb_enus.pdf
Температура окружающей среды

max:60 °C, min:-10 °C
Эффективный диаметр приводной шестерни

min:28,65 mm
Рабочий ход

min:500 mm
Резерв хода

min:0 mm
Удлинение зубчатого ремня

min:0,24 %
Шаг зубчатого ремня

min:3 mm
Макс. ускорение

min:50 m/s2
Макс. скорость

min:5 m/s
Моменты инерции сечения 2-ой степени Ix

min:844000 mm4
Моменты инерции сечения 2-ой степени Iy

min:1160000 mm4
Макс. усилие Fy

min:3050 N
Макс. усилие Fz

min:3050 N
Макс. сопротивление в холостом режиме

min:28 N
Макс. момент Mx

min:36 Nm
Макс. усилие подачи Fx

min:350 N
Крутящий момент инерции

min:551000 mm4
Массовый момент инерции JH на метр хода

min:0,19 kgcm2
Массовый момент инерции JL на кг нагрузки

min:2,05 kgcm2
Коэффициент подачи

min:90 mm/U
Минимальное количество поставки

Документация

Запасные части
