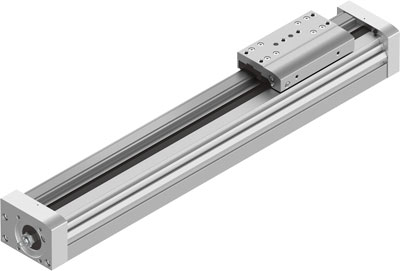

Description
С направляющей с рециркулирующими шарикоподшипниками
Cо шпинделем с рециркулирующим шарикоподшипником
Сервомотор
Additional information
| Weight | 1831.4 g |
|---|---|
| Dimensions | 280.0000 × 70.0000 × 65.0000 mm |
| Размер | 70 |
| Положение при сборке | Любое |
| Направляющая | передача типа "винт – гайка" с циркулирующими шариками с направляющей |
| Тип конструкции | со шпинделем с рециркулирующим шарикоподшипником, Электромеханический линейный привод |
| Тип мотора | Сервомотор, Шаговый мотор |
| Тип шпинделя | Шарико-винтовой шпиндель |
| Точность повторения | ±0,02 mm |
| Рабочий цикл | 100 % |
| Класс защиты | IP40 |
| Материал концевых крышек | Алюминиевый сплав, Анодированный |
| Материал компенсатора момента | Алюминиевый сплав, Анодированный |
| Материал профиля | Алюминиевый сплав, Анодированный |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал крышки привода | Алюминиевый сплав, Анодированный |
| Материал каретки | Сталь |
| Материал направляющей рейки | Сталь |
| Материал каретки | Алюминиевый сплав, Анодированный |
| Материал гайки шпинделя | Сталь |
| Материал шпинделя | Сталь |
| Серия | |
| Путь к PDF документу | egc-bs_enus.pdf |
| Макс. скорость | max:0,75 m/s, min:0,5 m/s |
| Температура окружающей среды | max:60 °C, min:-10 °C |
| Рабочий ход | min:100 mm |
| Резерв хода | min:0 mm |
| Диаметр шпинделя | min:12 mm |
| Шаг шпинделя | min:10 mm/U |
| Макс. ускорение | min:15 m/s2 |
| Моменты инерции сечения 2-ой степени Ix | min:419000 mm4 |
| Моменты инерции сечения 2-ой степени Iy | min:578000 mm4 |
| Моменты инерции сечения 2-ой степени Iz | min:419000 mm4 |
| Макс. усилие Fy | min:1850 N |
| Макс. усилие Fz | min:1850 N |
| Макс. момент Mx | min:16 Nm |
| Макс. радиальное усилие на приводном валу | min:220 N |
| Макс. усилие подачи Fx | min:400 N |
| Крутящий момент инерции | min:88000 mm4 |
| Массовый момент инерции JH на метр хода | min:0,142 kgcm2 |
| Коэффициент подачи | min:10 mm/U |
| Минимальное количество поставки |
