VHER-P-H-B43E-B-G14 Распределитель с ручным управлением

Артикул : 3515640
В наличии
3D модель

  • Страна изготовления: Бразилия
  • Производитель: Festo
  • Серия товара: VHER
  • Тип оборудования: Распределитель с плоским поворотным золотником

Description

Распределитель с ручным управлением Festo VHER-P-H-B43E-B-G14 — распределитель с механическим управлением (с поворотным рычагом). Поворотный рычаг распределителя может быть выполнен из металла или полимера.

Ключевые особенности распределителей VHER

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без масла). Распределители серии VHER идеально подходят для ручного и прямого управления пневматическими приводами.

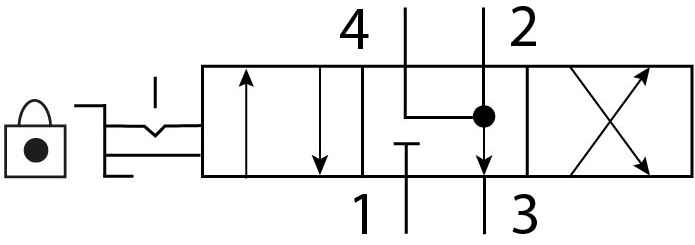

Функция распределителя — 4/3. Это позволяет останавливать пневматический привод в промежуточном положении.

Тип конструкции: распределитель с плоским поворотным золотником.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с ручным управлением
Артикул
3515640
Тип оборудования
Распределители
Технические характеристики
Количество линий и позиций

4/3 лин./поз
Рабочая позиция

Выхлоп в средней позиции
Тип управления

Ручное
Индикатор позиции переключения
С принадлежностями
Тип конструкции

Распределитель с плоским поворотным золотником
Тип пилотного управления
Прямого действия
Фиксатор привода
С принадлежностями, блокируемый
Функция быстрого выхлопа
Дросселирующий
Приводной момент
2 Нм
Максимальный стандартный расход (л/мин)
1500
Элемент управления
Поворотный рычаг
Направление потока
Нереверсивный
Массо-габаритные и монтажные характеристики
Присоединение 1
1/4
Присоединение 2
1/4
Тип резьбы
G
Тип присоединения на входе
Внутренняя резьба
Тип присоединения на выходе
Внутренняя резьба
Тип крепления
Установка передней панели. Со сквозным отверстием
Ширина
56 мм
Присоединение 3
G1/4
Присоединение 4
G1/4
Условный проход

8 мм
Вес
375 г
Особенности материалов
Материал корпуса
PA (Полиамид)

Тип уплотнения
Твердый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал рычага
PA (Полиамид)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Температура окружающей среды

От -20 °C до +80 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Инструкции по эксплуатации
Перемещать только вручную
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Да
Преимущества
Высокая прочность

Additional information

Weight 450 g
Dimensions 170.0000 × 140.0000 × 70.0000 mm
Функция распределителя

4/3 выхлоп в средней позиции
Тип управления

Ручное
Прим. указание по рабочему давлению

Для работы на вакууме -0,95 … 0 подлучаться необходимо к каналу 3, При работе с двумя давлениями, давление в канале 1 должно быть больше чем в канале 3
Тип конструкции

Распределитель с плоским поворотным золотником
Функция быстрого выхлопа

дросселирующий
Инструкции по эксплуатации

Перемещать только вручную
Фиксатор привода

с принадлежностями, блокируемый
Тип уплотнения

Твердый
Тип пилотного управления

прямой
Направление потока

нереверсивный
Защита от перекрытия

Да
Индикатор позиции переключения

с принадлежностями
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Тип крепления

Опция, со сквозным отверстием, Установка передней панели
Пневматическое подключение, канал 1

G1/4
Пневматическое подключение, канал 2

G1/4
Пневматическое подключение, канал 3

G1/4
Пневматическое присоединение, канал 4

G1/4
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR
Материал корпуса

PA
Материал рычага

PA
Серия

Путь к PDF документу

vher-g_enus.pdf
Рабочее давление

max:10 bar, min:0 bar
Температура среды

max:80 °C, min:-20 °C
Температура окружающей среды

max:80 °C, min:-20 °C
Ширина

min:56 mm
Стандартный номинальный расход

min:1500 l/min
Условный проход

min:8 mm
Приводной момент

min:2 Nm
Минимальное количество поставки
