MFH-5-1/2-S Распределитель с электроуправлением

Артикул : 35547
В наличии
3D модель

  • Страна изготовления: Китай
  • Производитель: Festo
  • Серия товара: MFH
  • Тип оборудования: Тарельчатое седло

Описание

Распределитель с электроуправлением Festo MFH-5-1/2-S — универсальный распределитель с электромагнитным управлением. Прочный и надежный распределитель, применяется для управления потоками сжатого воздуха в различных отраслях промышленности:

  • химическая;

  • нефтехимическая;

  • горнодобывающая;

  • автомобильная.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
35547
Группа
Стандартные
Тип оборудования
Распределители
Технические характеристики

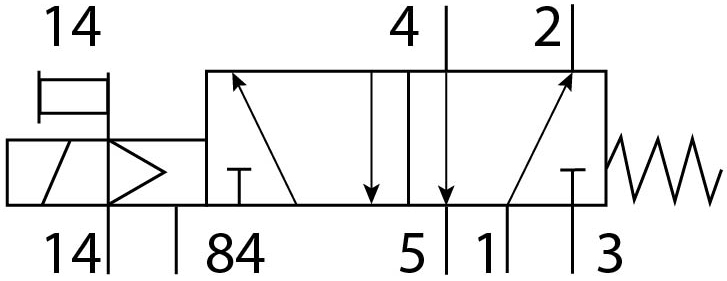

Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Моностабильный

Тип управления

Электромагнитный
Тип конструкции

Тарельчатое седло
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Механическая пружина
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
3700
Время включения
21 мс
Время выключения
150 мс
Направление потока
Нереверсивный
Значение B
0,32
Негативный тестовый импульс с логикой 1
3700 мкс
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Тип электрического подключения
Электромагнитные катушки заказываются отдельно
Тип катушки
F
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Присоединение 1
1/2
Присоединение 2
1/2
Тип резьбы
G
Резьба
Наружная резьба
Тип крепления
На коллекторной плите. Со сквозным отверстием
Положение при сборке

Любое
Монтажный шаг

69 мм
Ширина
52 мм
Присоединение 3
G1/2
Присоединение 4
G1/2
Присоединение 5
G1/2
Подвод пилотного воздуха 14
G1/8
Выхлоп пилота, канал 84
M5
Условный проход

14 мм
Вес
1135 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
TPE-U(PU) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Пилотное давление

От 1,5 до 8 бар
Температура окружающей среды

От -5 °C до +40 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Авторизация
C UL us – Recognized (OL)
Дополнительные характеристики
Защита от перекрытия
Нет
Преимущества
Установка в шкаф управления
Удобство эксплуатации
Быстрый монтаж и настройка

Детали

Вес 992 g
Габариты 204.0000 × 60.0000 × 101.0000 mm
Функция распределителя

5/2 моностабильный
Тип управления

электрический
Тип конструкции

Тарельчатое седло
Тип сброса

механическая пружина
Авторизация

c UL us – Recognized (OL)
Класс защиты

IP65
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

защелкиваемый
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

внешний
Направление потока

нереверсивный
Overlap

Underlap
Характеристики катушки

Электромагнитные катушки заказываются отдельно
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Электрическое подключение

Через F-катушку, заказывать отдельно
Тип крепления

на мколлекторной плите, Опция, со сквозным отверстием
Выхлоп пилота, канал 84

M5
Подвод пилотного воздуха 14

G1/8
Пневматическое подключение, канал 1

G1/2
Пневматическое подключение, канал 2

G1/2
Пневматическое подключение, канал 3

G1/2
Пневматическое присоединение, канал 4

G1/2
Пневматическое присоединение, канал 5

G1/2
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR, TPE-U(PU)
Материал корпуса

Алюминиевое литье под давление
Серия

Путь к PDF документу

tigerclassic_ru.pdf
Рабочее давление

max:8 bar, min:0 bar
Пилотное давление

max:8 bar, min:1,5 bar
Температура хранения

max:60 °C, min:-20 °C
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:40 °C, min:-5 °C
Ширина

min:52 mm
Стандартный номинальный расход

min:3700 l/min
Условный проход

min:14 mm
Монтажный шаг

min:69 mm
значение b

min:0,32
Время выключения

min:150 ms
Время включения

min:21 ms
Макс. позитивный тестовый импульс с логикой 0

min:2200 µs
Макс. негативный тестовый импульс с логикой 1

min:3700 µs
