FVS-3-1/8 Распределитель с пружинным стержнем

Артикул : 3876
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: FVS
  • Тип оборудования: Тарельчатое седло

Description

Распределитель с пружинным стержнем Festo FVS-3-1/8 — пневматический распределитель с механическим управлением. Управление осуществляется с помощью усика (пружинного стержня).

Ключевые особенности распределителей FVS

Очень малое усилие срабатывания. Применяется там, где необходимо контролировать положение неодинаковых деталей, а также там, где переключение происходит на различных уровнях.

Оснащены присоединительной резьбой G1/8. Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без масла).

Корпус распределителей серии FVS выполнен из анодированного алюминия, уплотнения — из нитриловой резины.

Тип конструкции: тарельчатое седло.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с пружинным стержнем
Артикул
3876
Тип оборудования
Распределители
Технические характеристики

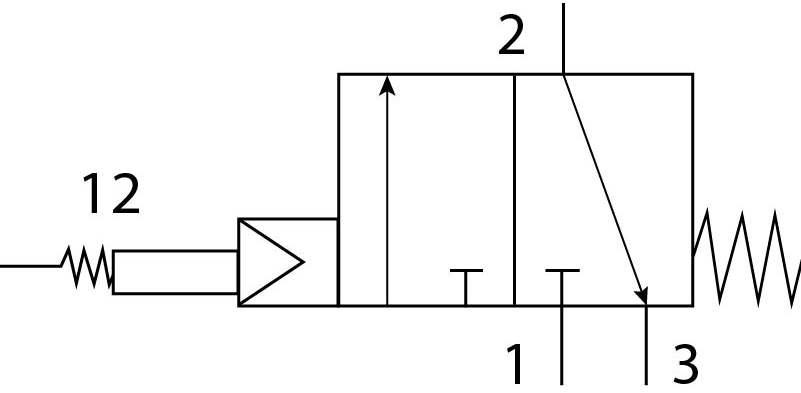

Количество линий и позиций

3/2 лин./поз
Рабочая позиция

Моностабильный
Функция распределителя

Нормально закрытый
Тип управления

Механическое
Тип конструкции

Тарельчатое седло
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внутренний
Тип сброса
Механическая пружина
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
146
Элемент управления
Пружинный стержень
Направление потока
Нереверсивный
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Присоединение 2
1/8
Тип резьбы
G
Тип присоединения на входе
Внутренняя резьба
Тип присоединения на выходе
Внутренняя резьба
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Присоединение 3
G1/8
Условный проход

3,5 мм
Вес
130 г
Особенности материалов
Материал корпуса
Алюминий
Анодированный
Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
3,5 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

2 – Средняя стойкость к коррозии

Additional information

Weight 194.65 g
Dimensions 225.0000 × 70.0000 × 40.0000 mm
Функция распределителя

3/2 Н.З., моностабильный
Тип управления

механический
Тип конструкции

Тарельчатое седло
Тип сброса

механическая пружина
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

Внутренний
Направление потока

нереверсивный
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Примечания по динамизации усилия

Частота переключения мин. 1/год
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Тип крепления

со сквозным отверстием
Пневматическое подключение, канал 1

G1/8
Пневматическое подключение, канал 2

G1/8
Пневматическое подключение, канал 3

G1/8
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR
Материал корпуса

Алюминий, Анодированный
Серия

Путь к PDF документу

manual-valves_ru.pdf
Рабочее давление

max:8 bar, min:3,5 bar
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:60 °C, min:-10 °C
Стандартный номинальный расход

min:146 l/min
Условный проход

min:35 mm
Минимальное количество поставки
