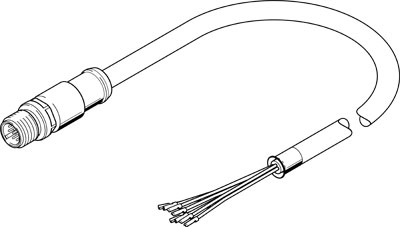

NEBS-SM12G12-E-5-N-LE12 Соединительный кабель

Артикул : 3947395
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBS

Description

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
3947395
Группа
Кабели
Технические характеристики
Частота соединения
100
Допустимая токовая нагрузка при 40°C
1,5 A
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
12
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Тип электрического подключения
Разъем с кабелем по EN 61076-2-101
Электрическое подключение
M12x1

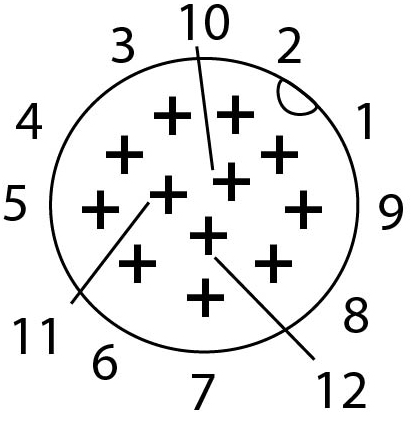

Количество контактов
12-пин
Структура кабеля

12 x 0,25 мм²
Напряжение питания

От 0 до 30 В DC / От 0 до 30 В AC
Импульсная мощность

0,5 кВ
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
6,5 мм
Длина кабеля

5 м
Тип монтажа

Резьбовая блокировка с шестигранником SW13
Выход кабеля
Прямой
Радиус изгиба, фиксированный монтаж кабеля
≥ 32 мм
Радиус изгиба

>= 65 мм
Особенности материалов
Материал корпуса
TPE-U (PUR) (Термопластичный полиуретан)
Материал электрического контакта
Латунь, позолоченная
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Материал винтового фиксатора
Никелированное цинковое литье
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Использования с датчиками и в модульных системах исполнительных механизмов.
Температура окружающей среды

От -5 до 70 °C
От -5 до 70 °C
Условия испытания кабеля
По запросу
Степень загрязнения
3
Атрибуты кабеля
Пригоден для кабельных цепей
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
Дополнительные характеристики
Идентификация кабеля
с принадлежностями
Цвет корпуса
Черный
Цвет оплетки кабеля
Черный

Additional information

Weight 330 g
Dimensions 250.0000 × 250.0000 × 30.0000 mm
Соответствует стандарту

EN 61076-2-101
Идентификация кабеля

с принадлежностями
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Резьбовая блокировка с шестигранником SW13
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, тип подключения

Кабель
Электрическое подключение 2, технология подключения

Открытый конец
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 32 mm
Радиус изгиба, гибкий монтаж кабеля

>= 65 mm
Структура кабеля

12×0,25
Концы проводов

Отрезать прямо
Класс защиты

IP67
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Черный
Материал корпуса

TPE-U(PUR)
Цвет корпуса

Черный
Материал винтового фиксатора

Никелированное цинковое литье
Материал электрического контакта

Латунь, позолоченная
Серия

Путь к PDF документу

nebs_enus.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:70 °C, min:-5 °C
Температура окружающей среды

max:70 °C, min:-5 °C
Частота соединения

min:100
Электрическое подключение 1, количество контактов/проводов

min:12
Электрическое подключение 1, занятые контакты/провода

min:12
Электрическое подключение 2, количество контактов/проводов

min:12
Электрическое подключение 2, занятые контакты/провода

min:12
Допустимая токовая нагрузка при 40°C

min:1,5 A
Импульсная мощность

min:0,5 kV
Длина кабеля

min:5 m
Диаметр кабеля

min:6,5 mm
Номинальное сечение провода

min:0,25 mm2
Минимальное количество поставки
