Description
Клапан Festo VOFC-LT-M32C-MC-FGP14-F19 — распределители с электромагнитным управлением.
Ключевые особенности клапанов VOFC
Подходят для автоматизации непрерывных процессов. Могут применяться на химических и нефтехимических предприятиях, на открытом воздухе и в сложных условиях.
Стыковое присоединение по стандарту NAMUR — подходит для использования с поворотными приводами.
В распределителях VOFC можно переключать клапан между внутренним и внешним питанием пилотов.
Распределители с электромагнитным управлением VOFC применяются для управления потоками фильтрованного сжатого воздуха. Также подходят для работы с вакуумом.
Тип конструкции: золотниковый клапан, седельный клапан с пилотным управлением.
Основные характеристики
Производитель
Серия товара
Наименование
Клапан
Артикул
4514744
Группа
Для специфических применений
Тип оборудования
Распределители
Технические характеристики

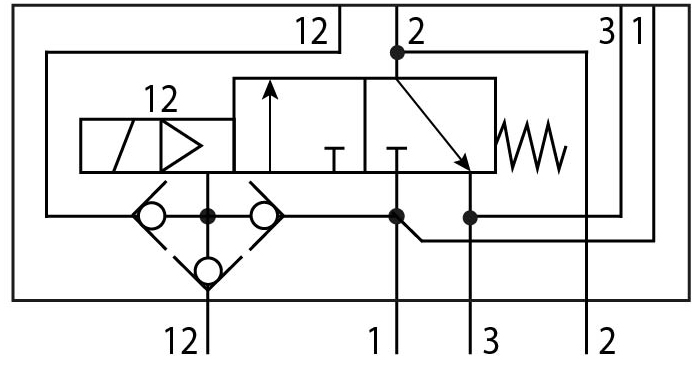

Количество линий и позиций
3/2 лин./поз
Рабочая позиция
Моностабильный
Функция распределителя
Нормально закрытый
Тип управления
Электромагнитный
Тип конструкции
Тарельчатый клапан с пилотным управлением
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний. Внутренний
Тип сброса
Механическая пружина
Ручное дублирование
Нет
Стандартный номинальный расход 2-3
1467 л/мин
Коэффициент расхода Kv
0,5 м³/ч
Максимальный стандартный расход (л/мин)
766
Время включения
24 мс
Время выключения
18 мс
Коэффициент расхода Kv на выхлопе
0,65 м³/ч
Направление потока
Нереверсивный
Электрические характеристики
Тип катушки
C
Класс защиты
IP65
Массо-габаритные и монтажные характеристики
Присоединение 1
M5
Присоединение 2
1/4
Тип резьбы
G
Тип присоединения
Фланец
Резьба
Наружная резьба
Положение при сборке
Любое
Ширина
51 мм
Присоединение 3
1/4
Условный проход
6 мм
Вес
600 г
Особенности материалов
Материал корпуса
Алюминий с покрытием
Тип уплотнения
Твердый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
1 бар
Температура окружающей среды
От -25 °C до +60 °C
Рабочая среда
Сжатый воздух и вода
Примерное указание по рабочему давлению
От 0 до 8 бар с внешним питанием пилотов
Уровень целостности безопасности (SIL)
Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)
К режиму SIL 3 Low Demand
К режиму SIL 3 Low Demand
Сопротивление коррозии
4 – Очень высокая стойкость к коррозии
Стандарты
Стандарт присоединения
Стандарт соединений NAMUR
Сертификационный департамент
TÜV V496.01/16
Дополнительные характеристики
Функция безопасности
Безопасный сброс
Преимущества
Низкое энергопотребление
Высокая стойкость к коррозии
Стойкие к нагрузкам
Быстрый монтаж и настройка
Высокая прочность
ATEX сертификация
