VZBE-1-T-63-F-3L-F05-V15V15 Шаровой кран

Артикул : 4834292
В наличии
3D модель

  • Страна изготовления: Китай
  • Производитель: Festo
  • Серия товара: VZBE

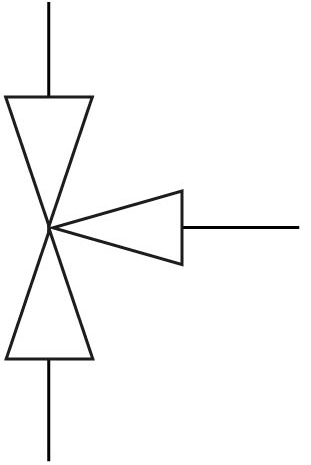

  • Тип оборудования: 3-ходовой шаровой кран, L-образной отверстие

Description

Шаровой кран Festo VZBE-1-T-63-F-3L-F05-V15V15 — шаровый кран из нержавеющей стали с ручным управлением.

Ключевые особенности шаровых кранов VZBE

Шаровые краны этой серии могут работать при широком диапазоне температур и давления рабочей среды. Имеют максимальный класс защиты от коррозии.

Корпус, шар и вал шаровых кранов VZBE выполнены из нержавеющей стали, материалы уплотнений — политетрафторэтилен и фторкаучук.

Основные характеристики
Производитель
Серия товара
Наименование
Кран

Артикул
4834292
Группа
Шаровые
Технические характеристики
Диаметр номинальный

DN25
Тип управления

ISO-фланец
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Давление номинальное

PN63
Пропускная способность

4,1 м³/ч
Условный проход (мм)
26
Вид арматуры
Запорная

Тип крана
Трехходовой
Направление потока
Реверсивный

Тип присоединения к трубопроводу
Муфтовая арматура

Массо-габаритные и монтажные характеристики
Присоединение 1
1
Присоединение 2
1
Тип присоединения на входе
Внутренняя резьба
Тип присоединения на выходе
Внутренняя резьба
Размер ISO-фланца

F05
Тип крепления
Линейный монтаж

Положение при сборке

Любое
Вес
1,618 г
Особенности материалов
Материал корпуса
Нержавеющая сталь

Марка материала корпуса
CF8M (1,4408)
Материал запирающего элемента
Нержавеющая сталь

Марка материала запирающего элемента
1.4408
Тип уплотнения
Мягкий
Материал вала
Легированная сталь, нержавеющая
Марка материала вала
1.4401
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура рабочей среды

От -20 °C до +200 °C
Рабочая среда

Пары
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Инертные газы
Вода
Нейтральные жидкости
Сопротивление коррозии

4 – Очень высокая стойкость к коррозии
Стандарты
Соответствует стандарту
ASME B1.20.1
ISO 5211
Авторизация
CRN
Преимущества
Нержавеющая сталь
Широкий диапазон температур
Для высокого давления
Звезды пневматики
Высокая стойкость к коррозии

Additional information

Weight 1487 g
Dimensions 110.0000 × 100.0000 × 85.0000 mm
Тип конструкции

3-ходовой шаровой кран, L-образной отверстие
Тип управления

механический
Тип уплотнения

мягкий
Положение при сборке

Любое
Тип крепления

Линейный монтаж
Присоединие запорного клапана

1 NPT
Индикатор позиции переключения

Направление прорези = направление пропускной способности
Расположение отверстий на фланце

F05
Номинальный внутренний диаметр DN

25
Функция распределителя

3/2
Направление потока

реверсивный
Основан на стандарте

ASME B1.20.1, ISO 5211
Среда

Вода, Инертные газы, Нейтральные жидкости, Пары, Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Замечания по материалу

Содержит PWIS вещества, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

Отливка из нержавеющей стали
Номер материала корпуса

1,4408
Материал уплотнения седла

PTFE
Материал уплотнений

PTFE
Материал шарика

Отливка из нержавеющей стали
Номер материала шара

1,4408
Материал вала

Легированная сталь, нержавеющая
Номер материала вала

1,4401
Авторизация

CRN
Классификация сопротивления коррозии CRC

4 – Очень высокая стойкост ьк коррозии
Серия

Путь к PDF документу

ball-valves_ru.pdf
Температура среды

max:200 °C, min:-20 °C
Внутренний диаметр

min:20 mm
Номинальное давление, запорно-регулирующая арматура

min:63
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана

min:25,2 Nm
Flow rate Kv type L

min:41 m3/h
Минимальное количество поставки
