VN-05-M-T2-PI2-VI2-RI2 Генератор вакуума

Артикул : 526110
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: VN
  • Тип оборудования: Т-образный

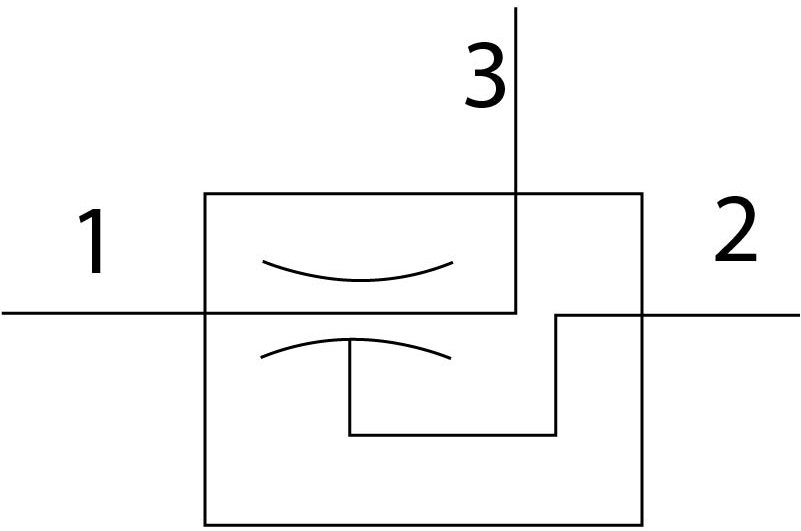

Описание

Эжектор базовый вакуумный пневматический Festo VN-05-M-T2-PI2-VI2-RI2 — компактный вакуумный эжектор, предназначенный для децентрализованной генерации вакуума без обслуживания. Позволяет получать высокий уровень вакуума — до 93%.

Ключевые особенности

  • два вида генераторов вакуума — пневматические или электропневматические;
  • могут использоваться непосредственно в рабочей зоне;
  • компактная и прочная конструкция;
  • не требуется техобслуживание при эксплуатации, сниженный уровень шума за счет встроенного открытого глушителя;
  • встроенные функции в пневматических генераторах вакуума: пневматический клапан импульса, сброса, открытый глушитель, реле вакуума;
  • встроенные функции в электропневматических генераторах: пневматический импульс сброса, электрический включающий клапан, открытый глушитель.

Варианты исполнения:

  • прямое (линейное: подключение вакуума в одну линию к каналу подачи сжатого воздуха). У этого исполнения очень компактный корпус, канал подачи сжатого воздуха и канал вакуума расположены вдоль одной оси.
  • T-образное (стандарт: подключение вакуума под углом 90° к каналу подачи сжатого воздуха).
Основные характеристики
Производитель
Серия товара
Наименование
Генератор вакуума
Артикул
526110
Технические характеристики
Условный проход, сопло Лаваля
0,45 мм
Тип конструкции
Т-образный
Подключение 3
M5
Характеристика эжектора
Высокий вакуум
Максимальный вакуум
86 %
Рабочее давление для максимальной скорости всасывания
6,3 бар
Рабочее давление для максимального вакуума
6 бар
Номинальное рабочее давление

6 бар
Максимальная скорость всасывания относительно атмосферного давления
6,1 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
4,7 с
Подключение вакуума
M5
Массо-габаритные и монтажные характеристики
Присоединение 1
M5
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Монтажный шаг
10 мм
Максимальный момент затяжки
0,5 Нм
Вес
13 г
Особенности материалов
Материал корпуса
POM (Полиформальдегид) с армированием
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал соединительной резьбы
Алюминиевый сплав, анодированная
Материал сопла приемника
POM (Полиформальдегид)
Материал сопла передатчика
Алюминиевый сплав
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
1 бар
Температура рабочей среды

От 0 °C до +60 °C
Температура окружающей среды

От 0 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Операция смазывания невозможна
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Преимущества
Звезды пневматики

Детали

Вес 13 g
Габариты 60.0000 × 10.0000 × 33.0000 mm
Положение при сборке

Любое

Характеристика эжектора

Inline, Высокий вакуум

Тип конструкции

Т-образный

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Примечание по рабочей среде

Операция смазывания невозможна

Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии

Тип крепления

с принадлежностями, со сквозным отверстием

Пневматическое подключение, канал 1

M5

Пневматическое подключение, канал 3

M5

Подключение вакуума

M5

Материал соединительной резьбы

Алюминиевый сплав, анодированная

Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)

Материал уплотнений

NBR

Материал сопла приемника

POM

Материал корпуса

РОМ с армированием

Материал сопла передатчика

Алюминиевый сплав

Серия

Путь к PDF документу

vn_ru.pdf

Рабочее давление

max:8 bar, min:1 bar

Температура среды

max:60 °C, min:0 °C

Температура окружающей среды

max:60 °C, min:0 °C

Условный проход, сопло Лаваля

min:0,45 mm

Монтажный шаг

min:10 mm

Рабочее давление для макс. скорости всасывания

min:6,3 bar

Рабочее давление для макс. вакуума

min:6 bar

Макс. вакуум

min:86 %

Номинальное рабочее давление

min:6 bar

Maкс. скорость всасывания относительно атмосферного давления

min:6,1 l/min

Продолжительность вентиляции при номинальном рабочем давлении

min:4,7 s

Макс. момент затяжки

min:0,5 Nm
