MDH-5/2-D-3-FR-M12-C Распределитель с электроуправлением

Артикул : 533012
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: MDH
  • Тип оборудования: Золотниковый

Описание

Распределитель с электроуправлением Festo MDH-5/2-D-3-FR-M12-C — стандартный распределитель с электромагнитным управлением. У распределителя одностороннее управление, используются D-катушки.

Распределитель MDH соответствуют стандарту ISO 5599-1. Имеет прочный металлический корпус. Применяется для управления потоками фильтрованного сжатого воздуха. Сжатый воздух может быть без масла или содержать частицы распыленного масла.

Конструкция стандартного распределителя — цилиндрический золотник.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
533012
Группа
Стандартные
Тип оборудования
Распределители
Технические характеристики

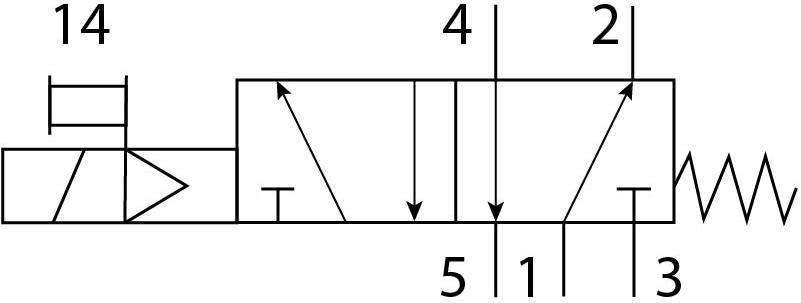

Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Моностабильный

Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внутренний
Тип сброса
Механическая пружина
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
4500
Время включения
28 мс
Время выключения
68 мс
Уровень звукового давления
85 дБ(А)
Направление потока
Нереверсивный
Рабочий цикл
100%
Негативный тестовый импульс с логикой 1
4900 мкс
Позитивный тестовый импульс с логикой 0
3800 мкс
Электрические характеристики
Мощность катушки
2.7 Вт
Электрическое подключение
M12x1
Тип катушки
D
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Присоединение 1
65 мм
Присоединение 2
65 мм
Тип крепления
Соединительная плита. Со сквозным отверстием
Положение при сборке

Любое
Монтажный шаг

71 мм
Ширина
65 мм
Присоединение 3
65 мм
Присоединение 4
Соединительная плита, размер 3 согласно ISO 5599-1
Присоединение 5
Соединительная плита, размер 3 согласно ISO 5599-1
Выхлоп пилота, канал 84
M5
Условный проход

14,5 мм
Вес
1000 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер)
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
3 бар
Температура окружающей среды

От -10 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стандарты
Соответствует стандарту
ISO 5599-1
Стандарт присоединения
ISO 5599-1
Код ISO
352
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Преимущества
Большой выбор электрических подключений
ISO 5599-1
Большая пропускная способность
Малые габаритные размеры

Детали

Вес 1028.5 g
Габариты 185.0000 × 75.0000 × 75.0000 mm
Функция распределителя

5/2 моностабильный
Тип управления

электрический
Тип конструкции

Золотниковый
Тип сброса

механическая пружина
Класс защиты

IP65
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Соответствует стандарту

ISO 5599-1
Ручное дублирование

Толкающий
Код ISO

352
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

Внутренний
Направление потока

нереверсивный
Overlap

Positive overlap
Рабочий цикл

100 %
Характеристики катушки

24 V DC: 2.7 W
Допустимые колебания напряжения

+/- 10 %
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Электрическое подключение

M12x1
Тип крепления

На монтажной плите, Со сквозным отверстием и винтом
Выхлоп пилота, канал 84

M5
Пневматическое подключение, канал 1

Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое подключение, канал 2

Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое подключение, канал 3

Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое присоединение, канал 4

Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое присоединение, канал 5

Соединительная плита, размер 3 согласно ISO 5599-1
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

HNBR, NBR
Материал корпуса

Алюминиевое литье под давление
Серия

Путь к PDF документу

iso-valves_ru.pdf
Рабочее давление

max:10 bar, min:3 bar
Температура среды

max:50 °C, min:-10 °C
Температура окружающей среды

max:50 °C, min:-10 °C
Ширина

min:65 mm
Стандартный номинальный расход

min:4500 l/min
Условный проход

min:14,5 mm
Монтажный шаг

min:71 mm
Время выключения

min:68 ms
Время включения

min:28 ms
Макс. позитивный тестовый импульс с логикой 0

min:3800 µs
Макс. негативный тестовый импульс с логикой 1

min:4900 µs
Уровень звукового давления

min:85 dB(A)
