NVF3-MOH-5/2-K-1/4-EX Распределитель с электроуправлением

Артикул : 535987
В наличии
3D модель

  • Страна изготовления: Китай
  • Производитель: Festo
  • Серия товара: NVF3
  • Тип оборудования: Тарельчатое седло

Description

Распределитель с электроуправлением Festo NVF3-MOH-5/2-K-1/4-EX — стандартный распределитель с электрическим управлением. Применяется для управления потоками фильтрованного сжатого воздуха (с маслом или без масла).

Распределитель имеет схему соединений NAMUR согласно VDE/VDI 3845. Стыковочная поверхность по NAMUR обеспечивает простой стыковой монтаж распределителей на приводах арматуры.

В распределителе NVF3 используются F-катушки, в том числе и взрывозащищенные.

Конструкция стандартного распределителя NVF3 — дисковый клапан.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
535987
Группа
Стандартные
Тип оборудования
Распределители
Технические характеристики

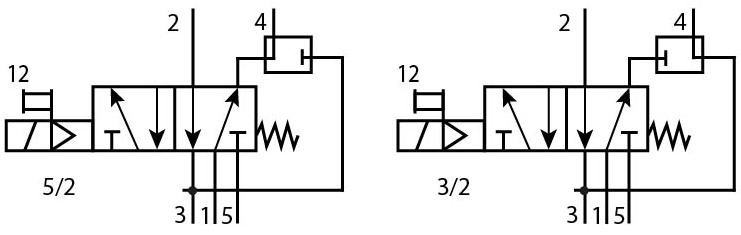

Количество линий и позиций

5/2 или 3/2 лин./поз
Тип управления

Электромагнитный
Тип конструкции

Тарельчатое седло
Тип пилотного управления
Непрямого действия
Тип сброса
Механическая пружина
Ручное дублирование
Защелкиваемый. Толкающий
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
900
Время включения
50 мс
Время выключения
100 мс
Направление потока
Нереверсивный
Значение B
0,33
Значение С
4,2
Электрические характеристики
Тип катушки
F
Массо-габаритные и монтажные характеристики
Присоединение 1
1/4
Тип резьбы
G
Резьба
Наружная резьба
Тип крепления
На коллекторной плите.
Положение при сборке

Любое
Ширина
53 мм
Присоединение 3
G1/4
Присоединение 4
Стандарт соединений NAMUR
Присоединение 5
G1/4
Выхлоп пилота, канал 84
M5
Присоединение продувочного канала
Внутренний
Условный проход

7 мм
Вес
280 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
2 бар
Температура окружающей среды

От -5 °C до +40 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывозащита типа (Пыль)
c T70°C
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
c T6
Взрывобезопасная температура окружающей среды
-5°C ≤ Ta ≤ +40°C
Обозначение CE

В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)
II 2D
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
VDI/VDE 3845 (NAMUR)
Стандарт присоединения
Стандарт соединений NAMUR
Дополнительные характеристики
Защита от перекрытия
Нет
Преимущества
Взрывозащищенные
