MSSD-F-M16 Штекерная розетка

Артикул : 539710
В наличии
3D модель

  • Страна изготовления: Польша
  • Производитель: Festo
  • Серия товара: MSSD

Description

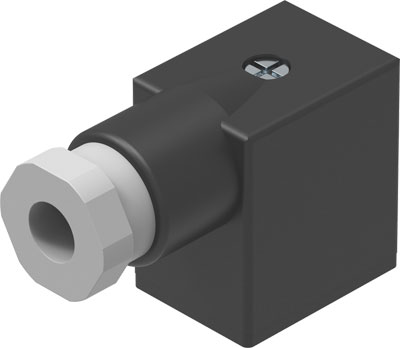

Штекерная розетка Festo. Для электромагнитных катушек и распределителей, стандартное промышленное расположение каналов.

Основные характеристики
Производитель
Серия товара
Наименование
Штекерная розетка
Артикул
539710
Группа
Штекерные розетки
Тип оборудования
Принадлежности
Технические характеристики
Вывод кабеля
Угловой
Примечание по выводу кабеля
180° поворотный
Частота соединения
50
Допустимая токовая нагрузка при 40°C
6 A
Подключение заземления
Имеется в наличии
Электрическое подключение 2, технология подключения
Вворачиваемый терминал
Примечание по классу защиты
В собранном состоянии
Электрические характеристики
Тип электрического подключения
Розетка разъема
Исполнение электрического подключения
Угловое
Электрическое подключение
M16x1,5
Расположение контактов
Тип В
Стандарт электрического подключения
По индустриальному стандарту
Количество контактов
3-пин
Структура кабеля
16×1,5
Диапазон рабочего напряжения
От 0 до 250 В DC/AC
Тип катушки
F
Импульсная мощность
2 кВ
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Положение при сборке

Любое
Диаметр кабеля
От 6 до 8 мм
Номинальное сечение провода
≤ 0,75 мм²
Тип монтажа электрического подключения
На электромагнитном распределителе с центральным винтом M3
Вес
35 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием

Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -20 °C до 115 °C
Степень загрязнения
3
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Дополнительные характеристики
Цвет корпуса
Черный
Преимущества
Звезды пневматики

Additional information

Weight 22 g
Dimensions 30.0000 × 10.0000 × 20.0000 mm
Вывод кабеля

Угловой
Примечание по выводу кабеля

180° поворотный
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, технология подключения

Расположение контактов тип В по индустриальному стандарту, 11 мм
Электрическое подключение 1, тип монтажа

На электромагнитном распределителе с центральным винтом M3
Электрическое подключение 2, технология подключения

Вворачиваемый терминал
Подключение заземления

Имеется в наличии
Резьбовое подключение кабеля

M16x1,5
Номинальное сечение провода
Класс защиты

IP65
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал корпуса

PA с армированием
Цвет корпуса

Черный
Материал уплотнений

HNBR
Серия

Путь к PDF документу

sockets_ru.pdf
Диапазон рабочего напряжения DC

max:250 V, min:0 V
Диапазон рабочего напряжения АС

max:250 V, min:0 V
Диаметр кабеля

max:8 mm, min:6 mm
Температура окружающей среды

max:115 °C, min:-20 °C
Частота соединения

min:50
Электрическое подключение 1, количество контактов/проводов

min:3
Допустимая токовая нагрузка при 40°C

min:6 A
Импульсная мощность

min:2 kV
