VABF-S3-1-R2C2-C-6 Блоки регуляторов

Артикул : 543533
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VABF

Description

Для пневмоострова VDMA-01/02, стандартная стыковая поверхность по 15407-1, до 6 бар.

Основные характеристики
Производитель
Серия товара
Наименование
Блоки регуляторов
Артикул
543533
Группа
Функциональные компоненты
Тип оборудования
Принадлежности
Технические характеристики
Входное давление
От 0,5 до 10 бар
Вертикальный монтаж пневмоэлементов

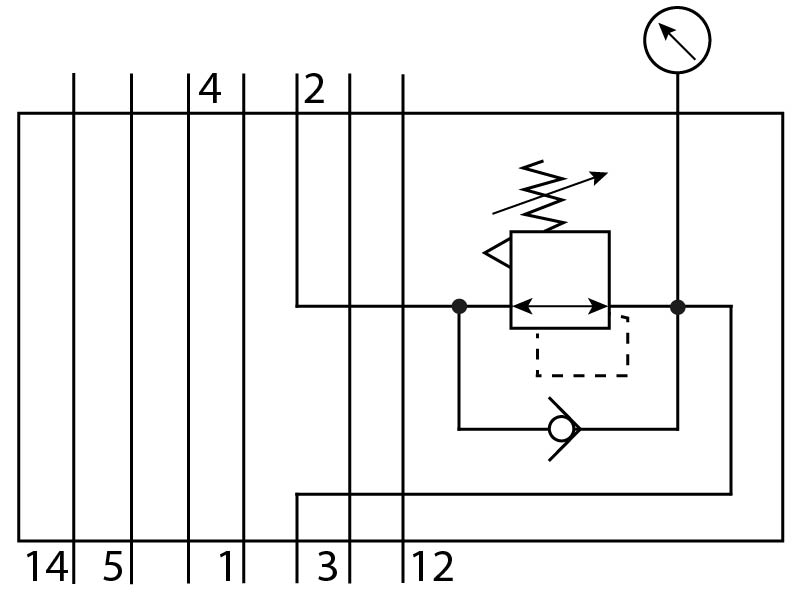

Регулятор давления для канала 2
Выбор манометра
Возможно
Диапазон регулировки давления
От 2 до 6 бар
Функция контроллера
Постоянная выходного давления
Со вторичным сбросом
Вертикальный стыковой тип монтажа
На коллекторе. На индивидуальной плите
Электрические характеристики
Класс защиты

IP65 NEMA 4
Массо-габаритные и монтажные характеристики
Положение при сборке

Любое
Ширина
26 мм
Присоединение манометра
С удерживающим зажимом
Вес
305 г
Особенности материалов
Материал корпуса регулятора
Алюминиевое литье под давление

Материал панели управления
PA (Полиамид)

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

0 – Нет стойкости к коррозии
Стандарты
Соответствует стандарту
ISO 15407-1

Additional information

Weight 362 g
Dimensions 245.0000 × 50.0000 × 120.0000 mm
Основан на стандарте

ISO 15407-1
Положение при сборке

Любое
Вертикальный монтаж пневмоэлементов

Регулятор давления для канала 2
Функция контроллера

Постоянная выходного давления, со вторичным сбросом
Выбор манометра

возможно
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Класс защиты

IP65, NEMA 4
Вертикальный стыковой тип монтажа

на индивидуальной плите, на коллекторе
Присоединение манометра

с удерживающим зажимом
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал панели управления

PA
Материал корпуса регулятора

Алюминиевое литье под давление
Серия

Путь к PDF документу

iso15407vsva_enus.pdf
Диапазон давления управления

max:6 bar, min:2 bar
Входное давление 1

max:10 bar, min:0,5 bar
Температура окружающей среды

max:50 °C, min:-5 °C
Ширина

min:26 mm
Минимальное количество поставки
