VABF-S2-1-L1D1-C Вертикальная изолирующая плита

Артикул : 546096
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VABF

Описание

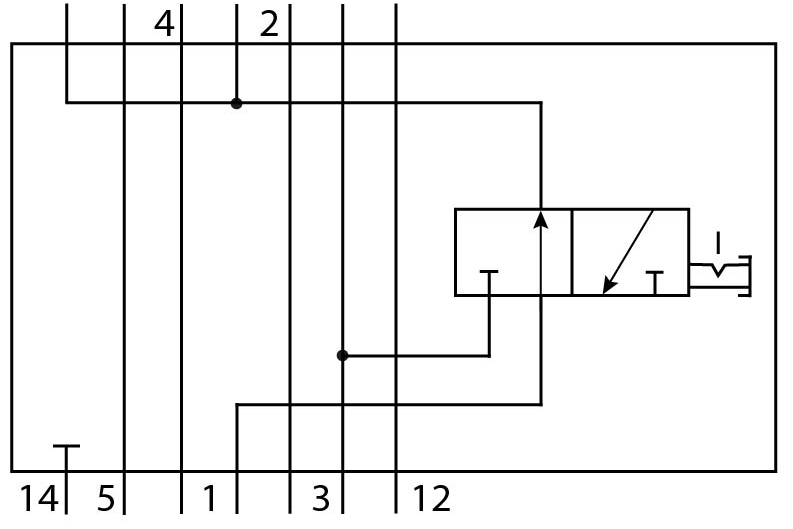

Для пневмоострова VTSA, стандартная стыковая поверхность по 5599-1, 5599-2, для монтажа между плитой и распределителем, давление питания пневмоострова заблокировано.

Основные характеристики
Производитель
Серия товара
Наименование
Вертикальная изолирующая плита
Артикул
546096
Группа
Функциональные компоненты
Тип оборудования
Принадлежности
Технические характеристики
Вертикальный монтаж пневмоэлементов
Заглушка для канала 1
Вертикальный стыковой тип монтажа
На коллекторе. На индивидуальной плите
Максимальный стандартный расход (л/мин)
1200
Электрические характеристики
Класс защиты

IP65 NEMA 4
Массо-габаритные и монтажные характеристики
Положение при сборке

Любое
Ширина
43 мм
Вес
600 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
От -0,9 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Обозначение CE

В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии

0 – Нет стойкости к коррозии
Стандарты
Соответствует стандарту
ISO 5599-2

Детали

Вес 683 g
Габариты 180.0000 × 45.0000 × 75.0000 mm
Основан на стандарте

ISO 5599-2
Положение при сборке

Любое
Вертикальный монтаж пневмоэлементов

Заглушка для канала 1
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по оборудованию низкого напряжения
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Класс защиты

IP65, NEMA 4
Вертикальный стыковой тип монтажа

на индивидуальной плите, на коллекторе
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

Алюминиевое литье под давление
Серия

Путь к PDF документу

typ4445-g_enus.pdf
Рабочее давление

max:10 bar, min:-0,9 bar
Температура окружающей среды

max:50 °C, min:-5 °C
Ширина

min:43 mm
Стандартный номинальный расход

min:1200 l/min
Минимальное количество поставки
