VSPA-B-T32C-A2 Пневмораспределитель

Артикул : 546721
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VSPA
  • Тип оборудования: Золотниковый

Description

Пневмораспределитель Festo VSPA-B-T32C-A2 — стандартный распределитель с пневматическим управлением. Соответствует стандартам ISO 15407-1 и VDMA 24563. Распределитель можно монтировать в блоках, при этом есть возможность комбинировать различные размеры.

Распределитель применяется для управления потоками сжатого воздуха. Требования к сжатому воздуху — подготовлен в соответствии с классом ISO 8573-1:2010[7:4:4].

Основные характеристики
Производитель
Серия товара
Наименование
Пневмораспределитель
Артикул
546721
Группа
Стандартные
Тип оборудования
Распределители
Технические характеристики

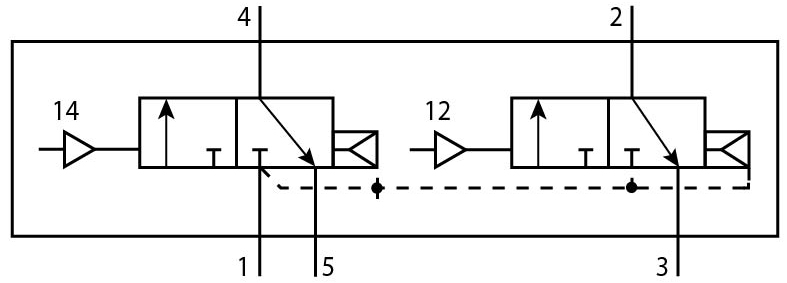

Количество линий и позиций

2×3/2 лин./поз
Рабочая позиция

Моностабильный

Функция распределителя

Нормально закрытый
Тип управления

Пневматический
Тип конструкции

Золотниковый
Тип пилотного управления
Прямого действия
Тип сброса
Воздушная пружина
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
600
Время включения
10 мс
Время выключения
15 мс
Направление потока
Нереверсивный
Расход в составе блока
400 л/мин
Расход на индивидуальной плите
450 л/мин
Массо-габаритные и монтажные характеристики
Присоединение 1
18 мм
Присоединение 2
18 мм
Тип присоединения
Соединительная плита
Положение при сборке

Любое
Ширина
18 мм
Присоединение 3
18 мм
Присоединение 4
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Присоединение 5
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 12
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Максимальный момент затяжки , установка распределителя
От 0,9 до 1,1 Нм
Условный проход

5 мм
Вес
80 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал винтов
Гальванизированная сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Пилотное давление

От 2 до 10 бар
Температура окружающей среды

От -10 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
От 0% до 90%
Сопротивление коррозии

0 – Нет стойкости к коррозии
Стандарты
Соответствует стандарту
ISO 15407-1
VDMA 24563
Дополнительные характеристики
Защита от перекрытия
Да
Преимущества
ISO 15407-1

Additional information

Weight 95.3 g
Dimensions 110.0000 × 70.0000 × 20.0000 mm
Функция распределителя

2×3/2, Н.З., моностабильные
Тип управления

пневматический
Тип конструкции

Золотниковый
Тип сброса

Воздушная пружина
Функция быстрого выхлопа

дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Соответствует стандарту

ISO 15407-1, VDMA 24563
Тип пилотного управления

прямой
Направление потока

нереверсивный
Overlap

Positive overlap
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Относительная влажность воздуха

0 – 90 %
Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Подвод пилотного воздуха 12

Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14

Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 1

Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 2

Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 3

Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4

Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5

Соединительная плита размер 18 мм по стандарту ISO 15407-1
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR
Материал корпуса

Алюминиевое литье под давление
Материал винтов

Гальванизирован, Сталь
Серия

Путь к PDF документу

iso15407vsva_enus.pdf
Рабочее давление

max:10 bar, min:2 bar
Пилотное давление

max:10 bar, min:2 bar
Температура среды

max:60 °C, min:-10 °C
Температура окружающей среды

max:60 °C, min:-10 °C
Макс. момент затяжки, установка распределителя

max:1,1 Nm, min:0,9 Nm
Ширина

min:18 mm
Стандартный номинальный расход

min:400 l/min
Условный проход

min:5 mm
Расход распределителя

min:600 l/min
Расход распределителя на индивидуальной плите

min:450 l/min
Расход распределителя в составе блока

min:400 l/min
Время выключения

min:15 ms
Время включения

min:10 ms
Минимальное количество поставки
