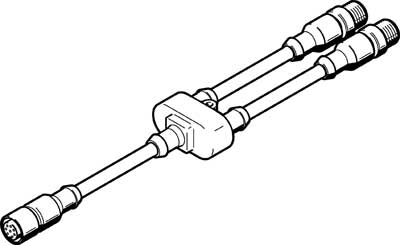

NEBV-M12G8-KD-3-M12G4 Соединительный кабель

Артикул : 547888
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBV
  • Тип оборудования: Y-разветвитель с кабелями с обеих сторон

Описание

для пропорционального регулятора давления VPPM.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
547888
Группа
Соединительные кабели
Тип оборудования
Принадлежности
Технические характеристики
Тип конструкции

Y-Разветвитель с кабелями с обеих сторон
Тип разветвителя
1 из 2
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
2 A
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M12x1 A-код по EN 61076-2-101
Электрическое подключение 2, количество контактов/проводов
4
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
4
Дополнительные функции
Распределеине аналоговых входов и выходов пропорционального регулятора давления
Электрическое подключение 2, тип монтажа
Фиксация винта
Электрическое подключение 3, функция
Сторона контроллера
Электрическое подключение 3, конструкция
Круглый
Электрическое подключение 3, тип подключения
Разъем
Электрическое подключение 3, вывод кабеля
Прямой
Электрическое подключение 3, количество контактов/проводов
4
Электрическое подключение 3, занятые контакты/провода
3
Электрическое подключение 3, тип монтажа
Фиксация винта
Диаметр кабеля 1
6,3 мм
Диаметр кабеля 2
6,3 мм
Примечание по классу защиты
В собранном состоянии
Длина кабеля 1
2,5 м
Длина кабеля 2
0,5 м
Радиус изгиба 1, фиксированная установка кабеля
>= 33 мм
Минимальный радиус изгиба при свободно перемещаемом использовании 1
>= 66 мм
Радиус изгиба 2, фиксированная установка кабеля
>= 33 мм
Минимальный радиус изгиба при свободно перемещаемом использовании 2
>= 66 мм
Допуск для диаметра кабеля 1
± 0,2 мм
Допуск для диаметра кабеля 2
± 0,2 мм
Электрические характеристики
Тип электрического подключения
Розетка разъема
Исполнение электрического подключения
Круглое
Электрическое подключение
M12x1
Расположение контактов
Тип А
Стандарт электрического подключения
По EN 61076-2-101
Количество контактов
8-пин
Структура кабеля
8×0,25 С защитой
Диапазон рабочего напряжения
От 0 до 30 В DC/AC
Занятые контакты/провода
5
Импульсная мощность
0,8 кВ
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием для винтов М3
Номинальное сечение провода
0,25 мм²
Выход кабеля
Прямой
Тип монтажа электрического подключения
Фиксация винта
Особенности материалов
Материал корпуса
TPE-U(PUR) (Термопластичный полиуретан)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал электрического контакта
Никелированная и позолоченная латунь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PP (Полипропилен )
Материал винтового фиксатора
Никелированная латунь

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -25 до 80 °C
От -5 до 80 °C
Степень загрязнения
3
Атрибуты кабеля
Стандарт
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
DIN 47100
EN 61076-2-101
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Преимущества
Звезды пневматики

Детали

Вес 247.5 g
Габариты 200.0000 × 20.0000 × 200.0000 mm
Соответствует стандарту

DIN 47100, EN 61076-2-101
Тип конструкции

Y-разветвитель с кабелями с обеих сторон
Тип разветвителя

1 из 2
Дополнительные функции

Распределеине аналоговых входов и выходов пропорционального регулятора давления
Идентификация кабеля

Без держателя маркировочных табличек
Тип крепления

Со сквозным отверстием для винтов М3
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Фиксация винта
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 2, тип монтажа

Фиксация винта
Электрическое подключение 3, функция

Сторона контроллера
Электрическое подключение 3, конструкция

Круглый
Электрическое подключение 3, тип подключения

Разъем
Электрическое подключение 3, вывод кабеля

Прямой
Электрическое подключение 3, тип подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 3, тип монтажа

Фиксация винта
Атрибуты кабеля

Стандарт
Радиус изгиба 1, фиксированная установка кабеля

>= 33 mm
Минимальный радиус изгиба при свободно перемещаемом использовании 1

>= 66 mm
Радиус изгиба 2, фиксированная установка кабеля

>= 33 mm
Минимальный радиус изгиба при свободно перемещаемом использовании 2

>= 66 mm
Допуск для диаметра кабеля 1

± 0,2 mm
Допуск для диаметра кабеля 2

± 0,2 mm
Структура кабеля

8×0,25, С защитой
Класс защиты

IP67
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Замечания по материалу

Не содержит галоген, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Серый
Материал корпуса

TPE-U(PUR)
Цвет корпуса

Черный
Материал винтового фиксатора

Никелированная латунь
Материал уплотнений

NBR
Материал электрического контакта

Никелированная и позолоченная латунь
Материал изоляции

PP
Серия

Путь к PDF документу

vppm_ru.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-25 °C
Температура окружающей среды

max:80 °C, min:-5 °C
Электрическое подключение 1, количество контактов/проводов

min:8
Электрическое подключение 1, занятые контакты/провода

min:5
Электрическое подключение 2, количество контактов/проводов

min:4
Электрическое подключение 2, занятые контакты/провода

min:4
Электрическое подключение 3, количество контактов/проводов

min:4
Электрическое подключение 3, занятые контакты/провода

min:3
Допустимая токовая нагрузка при 40°C

min:2 A
Импульсная мощность

min:0,8 kV
Длина кабеля 1

min:2,5 m
Длина кабеля 2

min:0,5 m
Диаметр кабеля 1

min:6,3 mm
Диаметр кабеля 2

min:6,3 mm
Номинальное сечение провода

min:0,25 mm2
Минимальное количество поставки
