MSSD-N Штекерная розетка

Артикул : 550067
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: MSSD

Description

Штекерная розетка Festo, для электромагнитных катушек MD-2/2-… и MH-2/2-…

Основные характеристики
Производитель
Серия товара
Наименование
Штекерная розетка
Артикул
550067
Группа
Штекерные розетки
Тип оборудования
Принадлежности
Технические характеристики
Вывод кабеля
Угловой
Допустимая токовая нагрузка при 40°C
16 A
Электрическое подключение 2, технология подключения
Вворачиваемый терминал
Примечание по классу защиты
В собранном состоянии
Электрические характеристики
Тип электрического подключения
Розетка разъема
Исполнение электрического подключения
Угловое
Электрическое подключение
M20x1,5

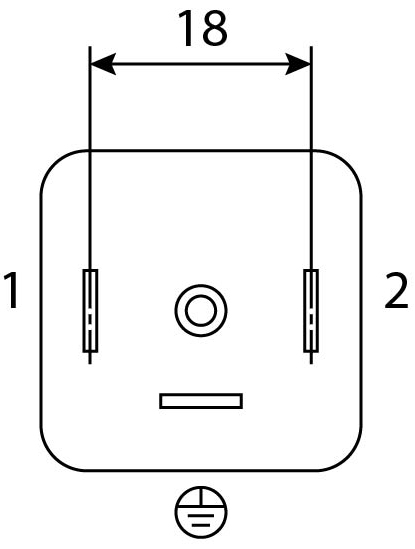

Расположение контактов
Тип А
Стандарт электрического подключения
По EN 175301-803
Количество контактов
3-пин
Структура кабеля
20×1,5
Диапазон рабочего напряжения
От 0 до 24 В DC/От 0 до 250 В AC
Тип катушки
MD-2 и MH-2
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Положение при сборке

Любое
Диаметр кабеля
От 8 до 10 мм
Номинальное сечение провода
1,5 мм²
Тип монтажа электрического подключения
На электромагнитном распределителе с центральным винтом M3
Вес
30 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием

Материал уплотнения
VMQ (Cиликоновый каучук)
Материал винтов
Сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -25 °C до +80 °C
Стандарты
Соответствует стандарту
EN 175301-803
Дополнительные характеристики
Цвет корпуса
Черный
Преимущества
Звезды пневматики

Additional information

Weight 30.11 g
Dimensions 60.0000 × 50.0000 × 30.0000 mm
Основан на стандарте

EN 175301-803
Вывод кабеля

Угловой
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, технология подключения

Расположение контактов тип А по EN 175301-803
Электрическое подключение 1, тип монтажа

На электромагнитном распределителе с центральным винтом M3
Электрическое подключение 2, технология подключения

Вворачиваемый терминал
Резьбовое подключение кабеля

M20x1,5
Класс защиты

IP65
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Содержит PWIS вещества, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса

PA с армированием
Цвет корпуса

Черный
Материал винтов

Сталь
Материал уплотнений

VMQ
Серия

Путь к PDF документу

mssd-n_enus.pdf
Диапазон рабочего напряжения DC

max:24 V, min:0 V
Диапазон рабочего напряжения АС

max:250 V, min:0 V
Диаметр кабеля

max:10 mm, min:8 mm
Температура окружающей среды

max:80 °C, min:-25 °C
Электрическое подключение 1, количество контактов/проводов

min:3
Допустимая токовая нагрузка при 40°C

min:16 A
Номинальное сечение провода

min:1,5 mm2
