CPV10-M1H-5JS-M7-B-EX Распределитель с электроуправлением

Артикул : 550697
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: CPV10
  • Тип оборудования: Золотниковый

Description

Для пневмоострова CPV, АТЕХ исполнение.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
550697
Группа
Для пневмоостровов
Тип оборудования
Распределители
Технические характеристики
Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Бистабильный
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний. Внутренний
Maксимальное входное напряжение
32 В
Максимальная входная мощность
0,76 Вт
Эффективная индуктивность
Пренебрежимо мало
Ручное дублирование
Защелкиваемый. Толкающий
Функция быстрого выхлопа
Не дросселируемый
Эффективная мощность
Пренебрежимо мало
Максимальный стандартный расход (л/мин)
400
Требуемое потребление тока
0,016 A
Время переключения, реверс
10 мс
Направление потока
Нереверсивный
Рабочий цикл
100% при снижении тока удержания
Значение B
0,4
Значение С
1,6
Электрические характеристики
Максимальный входной ток
0,2 A
Класс защиты

IP50
Массо-габаритные и монтажные характеристики
Присоединение 2
M7
Тип крепления
Общая линия. Со сквозным отверстием
Положение при сборке

Любое
Размер клапана
10 мм
Присоединение 4
M7
Пневматическое присоединение, 11
Общая линия
Выхлоп пилота, канал 82/84
Общая линия
Подвод пилотного воздуха 12/14
Общая линия
Выхлопные каналы 3/5 объединены
Общая линия
Условный проход

4 мм
Вес
70 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
Латунь
POM (Полиформальдегид)
PPS
Сталь
Тип уплотнения
Мягкий
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер)
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление

От 3 до 8 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +40 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Да

Additional information

Weight 87.64 g
Dimensions 85.0000 × 70.0000 × 15.0000 mm

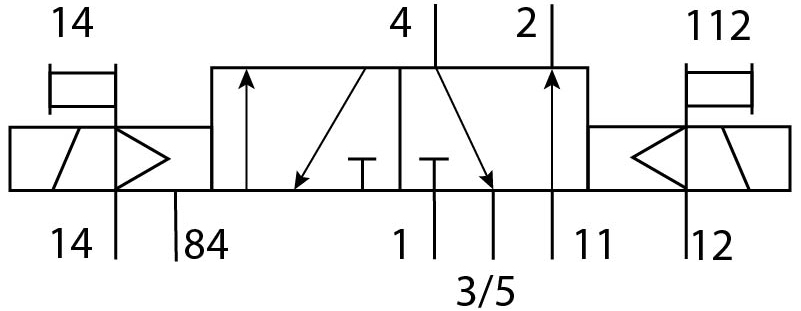

Функция распределителя

5/2 бистабильный
Тип управления

электрический
Тип конструкции

Золотниковый
Класс защиты

IP50
Функция быстрого выхлопа

не дросселируемый
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

защелкиваемый, Толкающий
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

внешний, Внутренний
Направление потока

нереверсивный
Overlap

Positive overlap
Рабочий цикл

100% with holding current reduction
Макс. входная мощность

0,76 W
эффективная индуктивность

пренебрежимо мало
эффективная мощность

пренебрежимо мало
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Тип крепления

со сквозным отверстием
Подвод пилотного воздуха 12/14

Общая линия
Выхлоп пилота, канал 82/84

Общая линия
Пневматическое подключение, канал 1

Общая линия
Пневматическое присоединение, 11

Общая линия
Пневматическое подключение, канал 2

M7
Выхлопные каналы 3/5 объединены

Общая линия
Пневматическое присоединение, канал 4

M7
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

HNBR, NBR
Материал корпуса

POM, PPS, Алюминиевое литье под давление, Латунь, Сталь
Серия

Путь к PDF документу

typ10exi-g_enus.pdf
Рабочее давление

max:10 bar, min:0 bar
Пилотное давление

max:8 bar, min:3 bar
Температура хранения

max:40 °C, min:-20 °C
Температура среды

max:50 °C, min:-5 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Размер клапана

min:10 mm
Стандартный номинальный расход

min:400 l/min
Условный проход

min:4 mm
значение b

min:0,4
значение С

min:1,6 l/sbar
Время переключения, реверс

min:10 ms
Требуемое потребление тока

min:0,016 A
Maкс. входное напряжение

min:32 V
Макс. входной ток

min:0,2 A
Минимальное количество поставки
