SOPA-M1-R1-HQ6-2P-M12 Датчик воздушного зазора

Артикул : 552146
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: SOPA

Description

Датчик воздушного зазора Festo SOPA-M1-R1-HQ6-2P-M12 — высокоточный, компактный и легкий датчик воздушного зазора. Удобное решение для высокоточного контроля прилегания и расстояния.

Ключевые особенности датчиков SOPA

  • высокая точность. С точностью до микрона определяют присутствие заготовки и ее выравнивание. Например, с помощью таких датчиков можно точно определить, лежит ли заготовка плоско или упирается в другие заготовки перед зажимом. А также определить, точно ли выровнен обрабатывающий инструмент на шпинделе;
  • с помощью одного измерительного модуля можно определить два разных значения расстояния. Это решение подходит для задачи двухэтапной обработки деталей с различной обработкой поверхности;
  • оснащены многоцветным ЖК-дисплеем;
  • есть электронная блокировка для защиты от несанкционированной перенастройки.

Корпус датчиков выполнен из усиленного полиамида.

Основные характеристики
Производитель
Серия товара
Наименование
Датчик воздушного зазора
Артикул
552146
Группа
Датчики
Технические характеристики
Зона чувствительности
От 20 до 200 мкм
Измеряемая величина

Прилегания и расстояние
Давление питания
От 0,8 до 1,6 бар
Принцип измерения

Пневматический
Повторяемость точки переключения
±2.5 мкм для диапазона измерения от 30 до 150 мкм
Электрические характеристики
Тип электрического подключения
Розетка разъема по EN 60947-5-2
Электрическое подключение
M12x1
Количество контактов
5-пин
Напряжение питания

От 15 до 30 В DC
Максимальный выходной ток

100 мА
Класс защиты

IP65 по IEC 60529
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием. С верхней рейкой. С креплением на стене/Поверхности
Форма датчика

Блочная
Вес
60 г
Подключение к среде
QS-6
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От 0 °C до +50 °C
Рабочая среда

Сжатый воздух
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Защита от короткого замыкания

Пульсирующий
Защищен от смены полярности

Для всех электрических соединений
Стандарты
Авторизация
RCM Mark c UL us – Recognized (OL)
Дополнительные характеристики
Тип дисплея

Многоцветный ЖК-индикатор с подсветкой
Опции настройки
Teach-In Через дисплей и кнопки
Защита от несанкционированной перенастройки
Электронная блокировка
Преимущества
Удобство эксплуатации
Высокая точность
Малые габаритные размеры

Additional information

Weight 118 g
Dimensions 200.0000 × 80.0000 × 156.0000 mm
Авторизация

c UL us – Recognized (OL), RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS, в соответствии с директивой EU по электромагнитной совместимости EMC
KC mark

KC-EMV
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Detected variable

Distance
Принцип измерения

пневматический
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

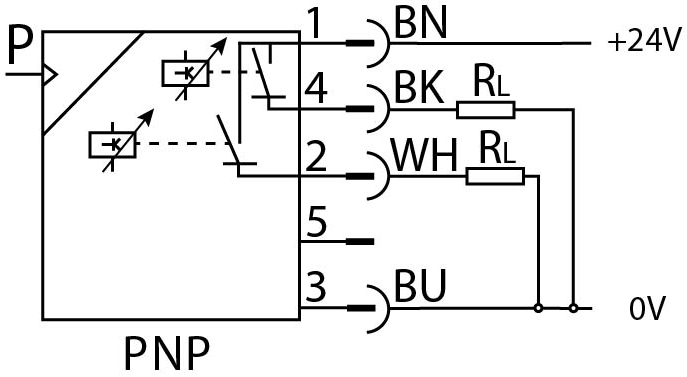

Выход переключателя

2xPNP
Функция переключения

Оконный режим, Предельная величина с переменным гистерезисом
Функция переключающего элемента

Н.З. или Н.О. контакт, переключаемый
Защита от короткого замыкания

Да
Защищен от смены полярности

для всех электрических соединений
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Фиксация винта
Тип крепления

Опция, с верхней рейкой, со сквозным отверстием
Пневматическое присоединение

QS-6
Материал корпуса

PA с армированием, Анодированный алюминий
Тип дисплея

Многоцветный ЖК-индикатор с подсветкой
Опции настройки

Teach-In, через дисплей и кнопки
Защита от несанкционированной перенастройки

электронная блокировка
Класс защиты

IP65
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Серия

Путь к PDF документу

sopa_enus.pdf
Зона чувствительности

max:200 µm, min:20 µm
Давление питания

max:1,6 bar, min:0,8 bar
Температура окружающей среды

max:50 °C, min:0 °C
Диапазон рабочего напряжения DC

max:30 V, min:15 V
Repetition accuracy in ± µm

min:2,5 µm
Макс. выходной ток

min:100 mA
Электрическое подключение 1, количество контактов/проводов

min:5
