SOE4-FO-D-HF2-1NU-K Датчик положения оптический

Артикул : 552802
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: SOE4

Description

Датчик положения оптический Festo SOE4-FO-D-HF2-1NU-K — точный и компактный оптический датчик. Используется в электронике и приборостроении. Идеально подходит для определения небольших деталей, независимо от материала.

Ключевые особенности датчиков SOE4

  • оптоволоконные модули SOE4 защищены от взаимного влияния. До 4 устройств могут монтироваться прямо одно за другим;
  • принцип измерения — оптоэлектронный;
  • работают в сочетании с оптоволоконными кабелями SOOC. Есть два варианта индикации: светодиод или ЖК-дисплей;
  • высокая частота переключения.

Корпус датчиков выполнен из ABS-пластика. Материал оплетки — термопластичный полиуретан.

Основные характеристики
Производитель
Серия товара
Наименование
Оптоволоконный блок
Артикул
552802
Группа
Датчики
Технические характеристики
Измеряемая величина

Положение
Метод измерения

Диффузионный
Принцип измерения

Оптоэлектронный
Взаимное влияние
Защищенный До четырех устройств, смонтированных прямо одно за другим
Выходной сигнал

NPN
Дисплей
0000 – 4093
Тип переключения
Темнотой или светом
Электрические характеристики
Тип электрического подключения
Кабель
Диапазон сигнала
От 0 до 10 В
Количество контактов
5-жильный
Напряжение питания

От 0 до 30 В DC
Электрическое состояние выхода

Н. З. или Н. О. контакт
Максимальный выходной ток

100 мА
Напряжение изоляции

50 В
Максимальная частота переключения

Standard Mode 1000 Hz Fine Mode 125 Hz Fast Mode 8000 Hz High Distance Mode 125 Hz
Холостой ток
<= 25 мА
Падение напряжения

<= 2,4 В
Остаточная пульсация
10 %
Класс защиты

IP64
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием. С верхней рейкой
Положение при сборке

Любое
Длина кабеля

2 м
Форма датчика

Кубическая
Вес
58 г
Интерфейс
Функция таймера
От 1 до 2000 мс
Особенности материалов
Материал корпуса
ABS (Пластик)
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -20 °C до +60 °C
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии

4 – Очень высокая стойкость к коррозии
Защита от короткого замыкания

Пульсирующий
Защищен от смены полярности

Для подключения всех рабочих напряжений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
RCM Mark c UL us – Listed (OL)
Дополнительные характеристики
Тип освещения
Красный
Опции настройки
Teach-In Самообучение через электрическое подключение
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея

Жёлтый светодиод
Преимущества
Защищенный от водяных брызг и пыли корпус
Высокая производительность
Высокая точность

Additional information

Weight 101.3 g
Dimensions 145.0000 × 50.0000 × 70.0000 mm
Проект

Блочного проекта
Соответствует стандарту

EN 60947-5-2
Авторизация

c UL us – Listed (OL), RCM Mark
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Замечания по материалу

Не содержит медь и тефлон
Измеряемая величина

Позиция
Принцип измерения

Оптоэлектронный
Метод измерения

Оптоволоконный блок
Тип освещения

красный
Взаимное влияние

До четырех устройств, смонтированных прямо одно за другим, Защищенный
Выход переключателя

NPN
Функция переключающего элемента

Переключаемый
Макс. частота переключения

Fast Mode 8000 Hz, Fine Mode 125 Hz, High Distance Mode 125 Hz, Standard Mode 1000 Hz
Падение напряжения
Аналоговый выход

0 – 10 V
Дисплей

0000 – 4093
Функция таймера

1 – 2000 ms
Защита от короткого замыкания

Пульсирующий
Остаточная пульсация

10 %
Холостой ток
Защищен от смены полярности

Для подключения всех рабочих напряжений

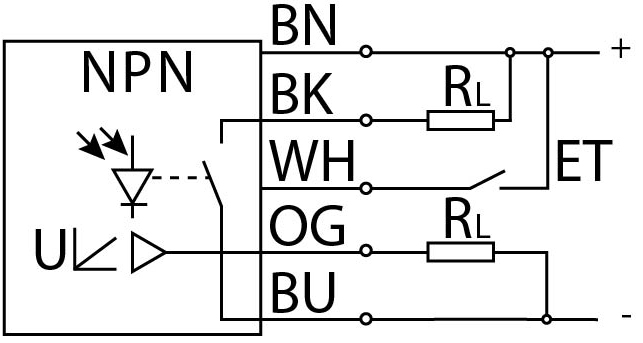

Электрическое подключение

5-adrig, Кабель
Материал оплетки кабеля

TPE-U(PUR)
Тип крепления

с верхней рейкой, со сквозным отверстием
Положение при сборке

Любое
Материал корпуса

ABS
Дисплей

LED дисплей
Режим готовности дисплея

Зеленый светодиод
Рабочий режим дисплея

Жёлтый светодиод
Опции настройки

Teach-In, Самообучение через электрическое подключение
Класс защиты

IP64
Классификация сопротивления коррозии CRC

4 – Очень высокая стойкост ьк коррозии
Серия

Путь к PDF документу

soe4_enus.pdf
Температура окружающей среды

max:60 °C, min:-20 °C
Диапазон рабочего напряжения DC

max:30 V, min:10 V
Температура окружающей среды

max:60 °C, min:-5 °C
Макс. выходной ток

min:100 mA
Длина кабеля

min:2 m
Напряжение изоляции

min:50 V
Минимальное количество поставки
