VUVB-ST12-B52-ZH-QX-1T1 Распределитель с электроуправлением

Артикул : 557650
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VUVB
  • Тип оборудования: Тарельчатый клапан с функцией самоблокировки

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
557650
Группа
Для пневмоостровов
Тип оборудования
Распределители
Технические характеристики

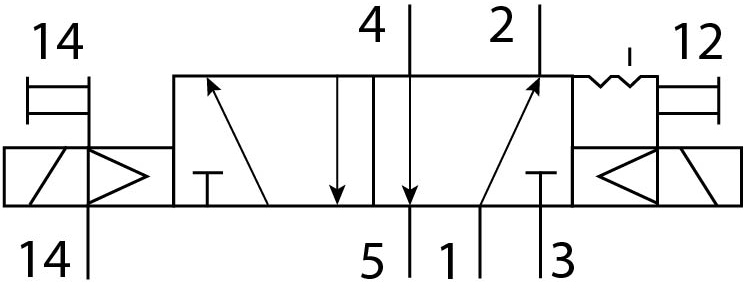

Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Бистабильный
Тип управления

Электромагнитный
Тип конструкции

Тарельчатый клапан с функцией самоблокировки
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Максимальный стандартный расход (л/мин)
450
Время переключения, реверс
10 мс
Уровень звукового давления
85 дБ(А)
Направление потока
Нереверсивный
Рабочий цикл
100%
Негативный тестовый импульс с логикой 1
300 мкс
Позитивный тестовый импульс с логикой 0
800 мкс
Электрические характеристики
Тип электрического подключения
Через коллектор
Мощность катушки
1 Вт
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Тип крепления
На монтажной плите
Положение при сборке

Любое
Размер клапана
24 мм
Присоединение 5
Монтажная плита
Подвод пилотного воздуха 14
Монтажная плита
Условный проход

4 мм
Вес
57,1 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием

Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
TPE-U(PU) (Термопластичный полиуретан)
Материал каретки
Алюминиевый сплав

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2,8 бар
Пилотное давление

От 2,8 до 8 бар
Температура окружающей среды

От -5 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примерное указание по рабочему давлению
От 0 до 8 бар с внешним питанием пилотов
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии

0 – Нет стойкости к коррозии
Стандарты
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Детали

Вес 71.93 g
Габариты 105.0000 × 35.0000 × 60.0000 mm
Функция распределителя

5/2 бистабильный
Тип управления

электрический
Тип конструкции

Тарельчатый клапан с функцией самоблокировки
Класс защиты

IP65
Функция быстрого выхлопа

не дросселируемый
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

Толкающий
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

внешний
Направление потока

нереверсивный
Прим. указание по рабочему давлению

0 – 8 бар с внешним питанием пилотов
Рабочий цикл

100 %
Характеристики катушки

24 V DC: 1 W
Допустимые колебания напряжения

+/- 10 %
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Электрическое подключение

через коллектор
Тип крепления

На монтажной плите
Подвод пилотного воздуха 14

Монтажная плита
Пневматическое подключение, канал 1

Монтажная плита
Пневматическое подключение, канал 3

Монтажная плита
Пневматическое присоединение, канал 5

Монтажная плита
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

NBR, TPE-U(PU)
Материал корпуса

PA с армированием
Материал каретки

Алюминиевый сплав
Серия

Путь к PDF документу

typ23_enus.pdf
Стандартный номинальный расход

max:450 l/min, min:260 l/min
Рабочее давление

max:8 bar, min:2,8 bar
Пилотное давление

max:8 bar, min:2,8 bar
Температура среды

max:60 °C, min:-5 °C
Температура окружающей среды

max:60 °C, min:-5 °C
Размер клапана

min:24 mm
Условный проход

min:4 mm
Время переключения, реверс

min:10 ms
Макс. позитивный тестовый импульс с логикой 0

min:800 µs
Макс. негативный тестовый импульс с логикой 1

min:300 µs
Уровень звукового давления

min:85 dB(A)
