CPV10-M1H-3OLS-3GLS-K-M7 Распределитель с электроуправлением

Артикул : 559642
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: CPV10
  • Тип оборудования: Золотниковый

Description

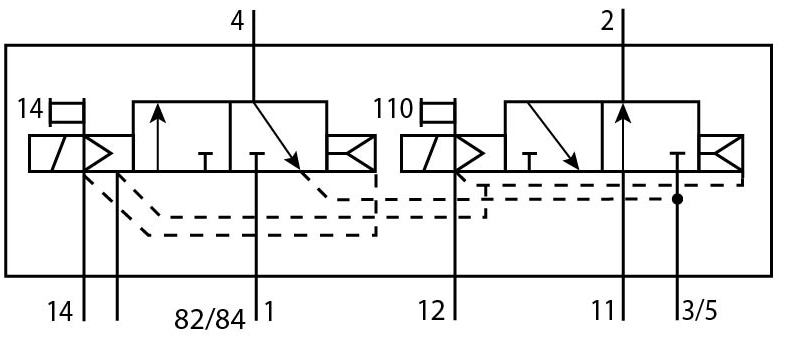

Для пневмоострова CPV. В корпусе распределителя находятся два 3/2 клапана, один нормально открытый, другой нормально закрытый.

Этот тип подходит для работы на вакууме.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
559642
Группа
Для пневмоостровов
Тип оборудования
Распределители
Технические характеристики
Количество линий и позиций

2×3/2 лин./поз
Рабочая позиция

Моностабильный

Функция распределителя

Нормально открытый или нормально закрытый
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний. Внутренний
Тип сброса
Воздушная пружина
Ручное дублирование
Защелкиваемый. Толкающий
Функция быстрого выхлопа
Не дросселируемый
Максимальный стандартный расход (л/мин)
400
Время включения
17 мс
Время выключения
25 мс
Направление потока
Нереверсивный
Рабочий цикл
100% при снижении тока удержания
Значение B
0,4
Значение С
1,6
Негативный тестовый импульс с логикой 1
700 мкс
Позитивный тестовый импульс с логикой 0
1400 мкс
Электрические характеристики
Потребление электроэнергии
0,46 Вт
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Присоединение 2
M7
Тип присоединения
Общая линия с отключением давления
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Размер клапана
10 мм
Присоединение 4
M7
Пневматическое присоединение, 11
Общая линия с отключением давления
Выхлоп пилота, канал 82/84
Общая линия
Подвод пилотного воздуха 12/14
Общая линия
Выхлопные каналы 3/5 объединены
Общая линия
Условный проход

4 мм
Вес
70 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
Латунь
POM (Полиформальдегид)
PPS
Сталь
Тип уплотнения
Мягкий
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер)
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Пилотное давление

От 3 до 8 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +40 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Да

Additional information

Weight 81.9 g
Dimensions 103.0000 × 20.0000 × 70.0000 mm
Функция распределителя

2×3/2, Н.О./Н.З., моностабильный
Тип управления

электрический
Тип конструкции

Золотниковый
Тип сброса

Воздушная пружина
Класс защиты

IP65
Функция быстрого выхлопа

не дросселируемый
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

защелкиваемый, Толкающий
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

внешний, Внутренний
Направление потока

нереверсивный
Overlap

Positive overlap
Рабочий цикл

100% with holding current reduction
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Тип крепления

со сквозным отверстием
Подвод пилотного воздуха 12/14

Общая линия
Выхлоп пилота, канал 82/84

Общая линия
Пневматическое подключение, канал 1

Общая линия с отключением давления
Пневматическое присоединение, 11

Общая линия с отключением давления
Пневматическое подключение, канал 2

M7
Выхлопные каналы 3/5 объединены

Общая линия
Пневматическое присоединение, канал 4

M7
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

HNBR, NBR
Материал корпуса

POM, PPS, Алюминиевое литье под давление, Латунь, Сталь
Серия

Путь к PDF документу

typ10-g_enus.pdf
Рабочее давление

max:10 bar, min:-0,9 bar
Пилотное давление

max:8 bar, min:3 bar
Температура хранения

max:40 °C, min:-20 °C
Температура среды

max:50 °C, min:-5 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Размер клапана

min:10 mm
Стандартный номинальный расход

min:400 l/min
Условный проход

min:4 mm
значение b

min:0,4
значение С

min:1,6 l/sbar
Время выключения

min:25 ms
Время включения

min:17 ms
Потребление электроэнергии

min:0,46 W
Макс. позитивный тестовый импульс с логикой 0

min:1400 µs
Макс. негативный тестовый импульс с логикой 1

min:700 µs
