VSVA-B-M52-MZ-A1-1C1-APP Распределитель с электроуправлением

Артикул : 560726
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VSVA
  • Тип оборудования: Золотниковый

Description

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A1-1C1-APP — стандартный распределитель с электромагнитным управлением.

Ключевые особенности распределителей VSVA

Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
560726
Группа
С датчиком
Тип оборудования
Распределители
Технические характеристики

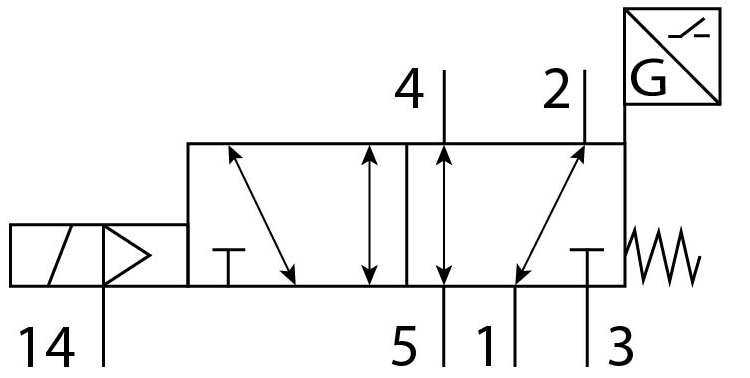

Количество линий и позиций

5/2 лин./поз
Рабочая позиция

Моностабильный

Функция распределителя

Нормально закрытый
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Принцип измерения
Индуктивный
Тип пилотного управления
Непрямого действия
Выход переключателя
PNP
Питание пилотного каскада
Внешний
Тип сброса
Механическая пружина
Ручное дублирование
Покрытый
Функция быстрого выхлопа
Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Максимальный стандартный расход (л/мин)
1400
Время включения
21 мс
Время выключения
41 мс
Опрос позиции переключения
Нормальное положение с датчиком
Отображение статуса переключения датчика
LED
Время включения распределитель – датчик
60 мс
Время выключения распределитель – датчик
11 мс
Уровень звукового давления
85 дБ(А)
Датчик сопротивления короткого замыкания
Пульсирующий
Датчик тока холостого хода
<= 10 мА
Направление потока
Любое
Расход в составе блока
1100 л/мин
Расход на индивидуальной плите
1100 л/мин
Рабочий цикл
100%
Негативный тестовый импульс с логикой 1
800 мкс
Позитивный тестовый импульс с логикой 0
1000 мкс
Электрические характеристики
Мощность катушки
1.8 Вт
Расположение контактов
Тип С
Стандарт электрического подключения
По EN 175301-803
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
-15 % / +10 %
Номинальное рабочее напряжение DC
24 В
Подключение датчика
Разъем
3-пин
M8x1
Диапазон рабочего напряжения датчика
От 10 до 30 В DC
Максимальный выходной ток датчика
200 мА
Максимальная частота переключения датчика
5,000 Гц
Остаточная пульсация датчика
± 10 %
Падение напряжения датчика
<= 2 В
Электрическая безопасность
Без заземления
Класс защиты

IP65 NEMA 4
Массо-габаритные и монтажные характеристики
Присоединение 1
26 мм
Присоединение 2
26 мм
Тип крепления
Соединительная плита
Положение при сборке

Любое
Ширина
26 мм
Присоединение 3
26 мм
Присоединение 4
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Присоединение 5
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Выхлоп пилота, канал 82/84
Канализированный. Не направленный
Максимальный момент затяжки , установка распределителя
От 1,8 до 2,2 Нм
Подвод пилотного воздуха 12/14
Соединительная плита размер 26 мм по стандарту ISO 15407-1
Условный проход

9 мм
Вес
289 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
PA (Полиамид)
Тип уплотнения
Мягкий
Материал уплотнения
FPM (Фторкаучук)
NBR (Бутадиен-нитрильный каучук)
Материал винтов
Гальванизированная сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
16 бар
Пилотное давление

От 3 до 10 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Защита датчика от переполюсовки
Для всех электрических соединений
Относительная влажность воздуха
От 0% до 90%
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии

0 – Нет стойкости к коррозии
Стандарты
Соответствует стандарту
ISO 15407-1
VDMA 24563
Стандарт присоединения
ISO 15407-1
Авторизация
C-Tick
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Интерфейс пилота
В соответствии со стандартом ISO 15218
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
С принадлежностями
Преимущества
ISO 15407-1
Звезды пневматики
Высокая прочность
Большая пропускная способность

Additional information

Weight 287.4 g
Dimensions 130.0000 × 80.0000 × 25.0000 mm
Функция распределителя

5/2 моностабильный
Тип управления

электрический
Тип конструкции

Золотниковый
Тип сброса

механическая пружина
Авторизация

c UL us – Recognized (OL), C-Tick
KC mark

KC-EMV
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Сертификационный департамент

UL MH19482
Класс защиты

IP65, NEMA 4
Функция быстрого выхлопа

Via individual sub-base, Via throttle plate, дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Соответствует стандарту

ISO 15407-1, VDMA 24563
Ручное дублирование

Покрытый
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

внешний
Направление потока

Любое
Принцип измерения

Индуктивный
Overlap

Positive overlap
Защита датчика от переполюсовки

Для всех электрических соединений
Отображение статуса сигнала

с принадлежностями
Опрос позиции переключения

Нормальное положение с датчиком
Отображение статуса переключения датчика

LED
Рабочий цикл

100 %
Выход переключателя

PNP
Характеристики катушки

24 V DC: 1.8 W
Допустимые колебания напряжения

-15 % / +10 %
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Относительная влажность воздуха

0 – 90 %
Датчик сопротивления короткого замыкания

Пульсирующий
Датчик тока холостого хода
Остаточная пульсация датчика

± 10 %
Падение напряжения датчика
Электрическое подключение

Без заземления, по EN 175301-803, Расположение контактов тип С по EN 175301-803
Подключение датчика

3-пин, M8x1, Разъем
Тип крепления

На монтажной плите
Подвод пилотного воздуха 12/14

Соединительная плита размер 26 мм по стандарту ISO 15407-1
Выхлоп пилота, канал 82/84

канализированный, не направленный, Опция
Пневматическое подключение, канал 1

Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 2

Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое подключение, канал 3

Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4

Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5

Соединительная плита размер 26 мм по стандарту ISO 15407-1
Интерфейс пилота

в соответствии со стандартом ISO 15218
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

FPM, NBR
Материал корпуса

PA, Алюминиевое литье под давление
Материал винтов

Гальванизированная сталь
Функция переключающего элемента

Нормально замкнутый контакт
Серия

Путь к PDF документу

typ4445-g_enus.pdf
Рабочее давление

max:16 bar, min:-0,9 bar
Пилотное давление

max:10 bar, min:3 bar
Температура среды

max:50 °C, min:-5 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Макс. момент затяжки, установка распределителя

max:2,2 Nm, min:1,8 Nm
Диапазон рабочего напряжения датчика, DC

max:30 V, min:10 V
Ширина

min:26 mm
Стандартный номинальный расход

min:1100 l/min
Условный проход

min:9 mm
Расход распределителя

min:1400 l/min
Расход распределителя на индивидуальной плите

min:1100 l/min
Расход распределителя в составе блока

min:1100 l/min
Время выключения

min:41 ms
Время включения

min:21 ms
Время включения распределитель - датчик

min:60 ms
Время выключения распределитель - датчик

min:11 ms
Макс. позитивный тестовый импульс с логикой 0

min:1000 µs
Макс. негативный тестовый импульс с логикой 1

min:800 µs
Номинальное рабочее напряжение DC

min:24 V
Уровень звукового давления

min:85 dB(A)
Макс. выходной ток датчика

min:200 mA
Макс. частота переключения датчика

min:5000 Hz
Минимальное количество поставки
