VSVA-B-P53ED-ZD-A1-1T1L Распределитель с электроуправлением

Артикул : 560727
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VSVA
  • Тип оборудования: Золотниковый

Description

Распределитель с электроуправлением Festo VSVA-B-P53ED-ZD-A1-1T1L — стандартный распределитель с электромагнитным управлением.

Ключевые особенности распределителей VSVA

Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
560727
Группа
Стандартные
Тип оборудования
Распределители
Технические характеристики

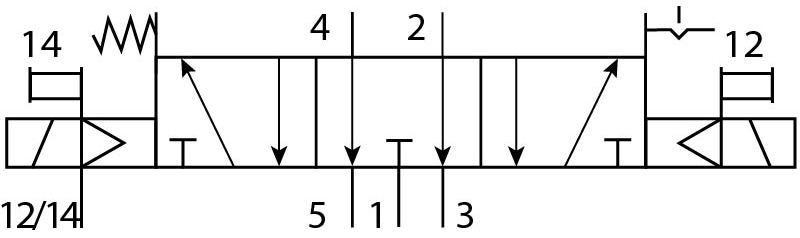

Количество линий и позиций

5/3 лин./поз
Рабочая позиция

Выхлоп в нейтральной позиции
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Внутренний
Тип сброса
Механическая пружина. Электрическая активация
Ручное дублирование
Защелкиваемый. Толкающий. Покрытый
Функция быстрого выхлопа
Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Максимальный стандартный расход (л/мин)
1400
Расход клапана с оптимизированной пропускной способностью
1,350 л/мин
Асимметричное время переключения выкл.
49 мс для канала управления 12
Асимметричное время переключения вкл.
22 мс для канала управления 12
9 мс для канала управления 14
Уровень звукового давления
85 дБ(А)
Направление потока
Нереверсивный
Расход в составе блока
1000 л/мин
Расход на индивидуальной плите
1200 л/мин
Рабочий цикл
100%
Негативный тестовый импульс с логикой 1
1100 мкс
Позитивный тестовый импульс с логикой 0
1200 мкс
Электрические характеристики
Тип электрического подключения
Разъем
Мощность катушки
1.6 Вт
Стандарт электрического подключения
По ISO 15407-2
Количество контактов
4-пин
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Номинальное рабочее напряжение DC
24 В
Импульсная мощность
2,5 кВ
Класс защиты

IP65 NEMA 4
Массо-габаритные и монтажные характеристики
Присоединение 1
26 мм
Присоединение 2
26 мм
Тип присоединения
Коллектор
Тип крепления
На монтажной плите
Положение при сборке

Любое
Ширина
26 мм
Присоединение 3
26 мм
Присоединение 4
Коллектор, размер 26 мм по ISO 15407-2
Присоединение 5
Коллектор, размер 26 мм по ISO 15407-2
Максимальный момент затяжки

От 1,8 до 2,2 Нм
Выхлоп пилота, канал 82/84
Канализированный. Не направленный
Подвод пилотного воздуха 12/14
Коллектор, размер 26 мм по ISO 15407-2
Условный проход

9 мм
Вес
291 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
PA (Полиамид)
Тип уплотнения
Мягкий
Материал уплотнения
FPM (Фторкаучук)
NBR (Бутадиен-нитрильный каучук)
Материал винтов
Гальванизированная сталь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление

От 3 до 10 бар
Температура окружающей среды

От -5 °C до +50 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Степень загрязнения
3
Относительная влажность воздуха
От 0% до 90%
Сопротивление коррозии

0 – Нет стойкости к коррозии
Стандарты
Соответствует стандарту
ISO 15407-2
Авторизация
CSA (OL) С UL us – Recognized (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
LED
Преимущества
ISO 15407-1
Звезды пневматики
Высокая прочность
Большая пропускная способность

Additional information

Weight 324.3 g
Dimensions 155.0000 × 28.0000 × 85.0000 mm
Функция распределителя

5/3 выхлоп в нейтральной позиции
Тип управления

электрический
Тип конструкции

Золотниковый
Тип сброса

механическая пружина, Электрическая активация
Авторизация

c UL us – Recognized (OL), CSA (OL)
Класс защиты

IP65, NEMA 4
Функция быстрого выхлопа

Via individual sub-base, Via throttle plate, дросселирующий
Тип уплотнения

мягкий
Положение при сборке

Любое
Ручное дублирование

защелкиваемый, Покрытый, Толкающий
Тип пилотного управления

С пилотным управлением
Питание пилотного каскада

внешний, Внутренний
Направление потока

нереверсивный
Overlap

Positive overlap
Отображение статуса сигнала

LED
Асимметричное время переключения выкл.

49 мс для канала управления 12
Асимметричное время переключения вкл.

22 мс для канала управления 12, 9 мс для канала управления 14
Рабочий цикл

100 %
Характеристики катушки

24 V DC: 1.6 W
Степень загрязнения

3
Допустимые колебания напряжения

+/- 10 %
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Относительная влажность воздуха

0 – 90 %
Электрическое подключение

4-пин, в соответствии с ISO 15407-2, Разъем
Тип крепления

На монтажной плите
Подвод пилотного воздуха 12/14

Коллектор, размер 26 мм по ISO 15407-2
Выхлоп пилота, канал 82/84

канализированный, не направленный, Опция
Пневматическое подключение, канал 1

Коллектор, размер 26 мм по ISO 15407-2
Пневматическое подключение, канал 2

Коллектор, размер 26 мм по ISO 15407-2
Пневматическое подключение, канал 3

Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 4

Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 5

Коллектор, размер 26 мм по ISO 15407-2
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений

FPM, NBR
Материал корпуса

PA, Алюминиевое литье под давление
Материал винтов

Гальванизированная сталь
Серия

Путь к PDF документу

typ4445-g_enus.pdf
Рабочее давление

max:10 bar, min:-0,9 bar
Пилотное давление

max:10 bar, min:3 bar
Температура среды

max:50 °C, min:-5 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Макс. момент затяжки, установка распределителя

max:2,2 Nm, min:1,8 Nm
Ширина

min:26 mm
Стандартный номинальный расход

min:1000 l/min
Условный проход

min:9 mm
Расход распределителя

min:1400 l/min
Расход распределителя на индивидуальной плите

min:1200 l/min
Расход клапана с оптимизированной пропускной способностью

min:1350 l/min
Расход распределителя в составе блока

min:1000 l/min
Макс. позитивный тестовый импульс с логикой 0

min:1200 µs
Макс. негативный тестовый импульс с логикой 1

min:1100 µs
Номинальное рабочее напряжение DC

min:24 V
Импульсная мощность

min:2,5 kV
Уровень звукового давления

min:85 dB(A)
Минимальное количество поставки
