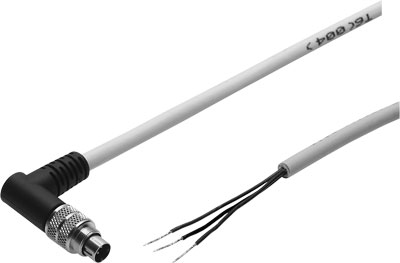

NEBC-M9W5-K-2-N-LE3 Соединительный кабель

Артикул : 563711
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: NEBC

Description

Соединительный кабель Festo NEBC-M9W5-K-2-N-LE3 — соединительный кабель, предназначенный для подключения контроллеров.

Ключевые особенности соединительных кабелей NEBC Festo

Варианты применения:

  • подсоединение контроллера двигателя CMMS-ST к любым системам управления;
  • соединение интерфейса датчика CASM и датчика перемещения;
  • подключение входов/выходов.

Корпус кабелей NEBC выполнен из полиамида, полибутилентерефталата и термопластичного полиуретана. Материал оплетки кабеля — полиуретан и высококачественный поливинилхлорид. Винтовой фиксатор выполнен из никелированной латуни, материал электрических контактов — позолоченная латунь.

Не содержат галоген.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
563711
Тип оборудования
Кабели
Технические характеристики
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
1,6 A
Электрическое подключение 1, занятые контакты/провода
3
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, технология подключения
M9x0,5
Электрическое подключение 2, количество контактов/проводов
5
Электрическое подключение 2, выход кабеля
Угловой
Электрическое подключение 2, занятые контакты/провода
3
Примечание по воспринимаемой токовой нагрузке при 40°C
2,3 А для 0,34 мм²
3,6 А для 0,49 мм²
Электрическое подключение 2, тип монтажа
Фиксация винта
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Примечание по классу защиты

В собранном состоянии
Электрические характеристики
Структура кабеля

2×0,25+2×0,34+0,49
С защитой
Диапазон рабочего напряжения
От 0 до 30 В DC
Количество контактов/проводов
5
Импульсная мощность

0,5 кВ
Класс защиты

IP65
IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
5,5 мм
Номинальное сечение провода
0,25 мм²
0,34 мм²
0,49 мм²
Длина кабеля

2 м
Радиус изгиба, гибкий монтаж кабеля
>= 75 мм
Вес
108 г
Особенности материалов
Материал корпуса
PA (Полиамид)
PBT (Полибутилентерефталат)
TPE-U(PUR) (Термопластичный полиуретан)
Материал электрического контакта
Позолоченная Бронза
Латунь, позолоченная
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
TPE-U(PUR) (Термопластичный полиуретан)
Материал винтового фиксатора
Никелированная латунь
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -20 °C до +80 °C
От -5 до 80 °C
Условия испытания кабеля
Условия испытания – по запросу
Степень загрязнения
1
Атрибуты кабеля
Пригоден для кабельных цепей
Концы проводов
Разъем кабеля
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Дополнительные характеристики
Идентификация кабеля
с принадлежностями
Цвет корпуса
Черный
Цвет оплетки кабеля
светло-серый
Преимущества
Звезды пневматики

Additional information

Weight 110.4 g
Dimensions 165.0000 × 165.0000 × 25.0000 mm
Идентификация кабеля

с принадлежностями
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, тип подключения

Кабель
Электрическое подключение 1, технология подключения

Открытый конец
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Круглый
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Угловой
Электрическое подключение 2, технология подключения

M9x0,5
Электрическое подключение 2, тип монтажа

Фиксация винта
Примечание по воспринимаемой токовой нагрузке при 40°C

2,3 А для 0,34 мм², 3,6 А для 0,49 мм²
Атрибуты кабеля

Пригоден для кабельных цепей
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, гибкий монтаж кабеля

>= 75 mm
Структура кабеля

2×0,25+2×0,34+0,49, С защитой
Концы проводов

Разъем кабеля
Класс защиты

IP65, IP67
Примечание по классу защиты

в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

1
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

светло-серый
Материал корпуса

PA, PBT, TPE-U(PUR)
Цвет корпуса

Черный
Материал винтового фиксатора

Никелированная латунь
Материал электрического контакта

Латунь, позолоченная, Позолоченная бронза
Материал изоляции

TPE-U(PUR)
Серия

Путь к PDF документу

nebc_de.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-20 °C
Температура окружающей среды

max:80 °C, min:-5 °C
Электрическое подключение 1, количество контактов/проводов

min:5
Электрическое подключение 1, занятые контакты/провода

min:3
Электрическое подключение 2, количество контактов/проводов

min:5
Электрическое подключение 2, занятые контакты/провода

min:3
Допустимая токовая нагрузка при 40°C

min:16 A
Импульсная мощность

min:0,5 kV
Длина кабеля

min:2 m
Диаметр кабеля

min:5,5 mm
Номинальное сечение провода

min:0,25 mm2, min:0,34 mm2, min:0,49 mm2
Минимальное количество поставки
