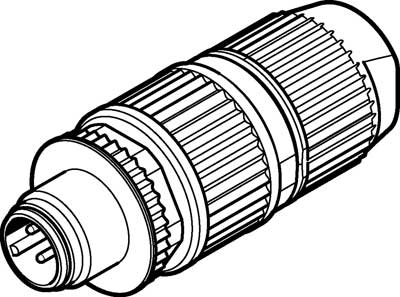

NECU-S-M12G3-HX-Q7 Штекер

Артикул : 564946
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NECU

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Штекер
Артикул
564946
Технические характеристики
Частота соединения
3
Допустимая токовая нагрузка при 40°C
6 A
Поперечное сечение терминала
От 0,34 до 0,75 мм²
Допустимый диаметр индивидуального провода
>= 0,1 мм
Допустимый диаметр провода
1,6 … 2 мм
Допустимая изоляция проводов
PVC (Поливинилхлорид)
Электрические характеристики
Электрическое подключение
M12x1
3-пин
А-кодированный
Прямой разъем / Разрезное соединение
Диапазон рабочего напряжения
От 0 до 48 В DC
Диапазон рабочего напряжения АС
От 0 до 48 В
Импульсная мощность

0,8 кВ
Класс защиты

IP65
IP67
Массо-габаритные и монтажные характеристики
Допустимый диаметр кабеля
От 4,7 до 6 мм
Вес
32,8 г
Особенности материалов
Материал корпуса
PA (Полиамид)
Цинковая штамповка
Никелирование
Материал уплотнения
FPM (Фторкаучук)
PUR
Материал электрического контакта
Позолочен
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -25 °C до +85 °C
Степень загрязнения
3
Сопротивление коррозии

1 – Низкая стойкость к коррозии
Стандарты
Соответствует стандарту
EN 61076-2-101
EN 61984
Авторизация
c UL us – Recognized (OL)

Детали

Вес 37.8 g
Габариты 110.0000 × 80.0000 × 30.0000 mm
Основан на стандарте

EN 61076-2-101, EN 61984
Авторизация

c UL us – Recognized (OL)
Электрическое подключение

3-пин, M12x1, А-кодированный, Прямой разъем / разрезное соединение
Допустимый диаметр индивидуального провода

>= 0,1 mm
Класс защиты

IP65, IP67
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

1 – Низкая стойкость к коррозии
Материал корпуса

PA, Никелирование, Цинковая штамповка
Материал винтового фиксатора

Никелированное цинковое литье
Материал уплотнений

FPM, PUR
Материал электрического контакта

Позолочен
Допустимая изоляция проводов

PVC
Серия

Путь к PDF документу

necu_enus.pdf
Диапазон рабочего напряжения DC

max:48 V, min:0 V
Диапазон рабочего напряжения АС

max:48 V, min:0 V
Допустимый диаметр кабеля

max:6 mm, min:4,7 mm
Допустимый диаметр провода

max:2 mm, min:1,6 mm
Поперечное сечение терминала

max:0,75 mm2, min:0,34 mm2
Температура окружающей среды

max:85 °C, min:-25 °C
Частота соединения

min:3
Допустимая токовая нагрузка при 40°C

min:6 A
Импульсная мощность

min:0,8 kV
