VUVG-L10A-P53C-T-M3-1P3 Распределитель с электроуправлением

Артикул : 566439
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VUVG
  • Тип оборудования: Золотниковый

Description

Распределитель с электроуправлением Festo VUVG-L10A-P53C-T-M3-1P3 — компактный универсальный распределитель для управления потоками сжатого воздуха.

Ключевые особенности распределителей VUVG

Подходят для применения в разных отраслях промышленности:

  • пищевая и упаковочная;
  • электронная;
  • автомобильная;
  • текстильная;
  • станкостроение.

Распределители VUVG отличаются высокой производительностью при компактных размерах. А также выполнены из прочных и долговечных металлических элементов.

Основные характеристики
Производитель
Серия товара
Наименование
Распределитель с электроуправлением
Артикул
566439
Группа
Универсальные
Тип оборудования
Распределители
Технические характеристики

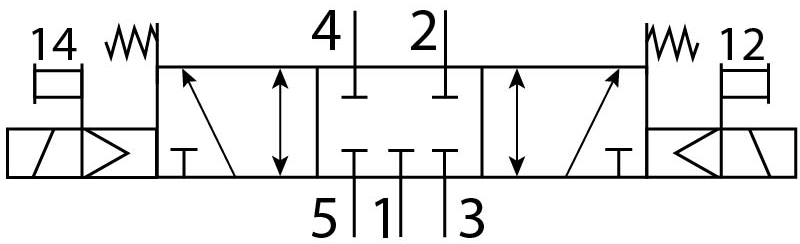

Количество линий и позиций

5/3 лин./поз
Функция распределителя

Нормально закрытый
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внутренний
Ручное дублирование
Защелкиваемый
Толкающий
Покрытый
Функция быстрого выхлопа
Дросселирующий
Максимальный стандартный расход (л/мин)
90
Время включения
8 мс
Время выключения
25 мс
Время переключения, реверс
14 мс
Рабочий цикл
100%
Негативный тестовый импульс с логикой 1
900 мкс
Позитивный тестовый импульс с логикой 0
700 мкс
Электрические характеристики
Тип электрического подключения
Через электрическую соединительную плиту
Мощность катушки
1 Вт
Рабочее напряжение катушки
24 В DC
Мощность переключения
1.0 Вт
Мощность удержания
0.3 Вт
Допустимые колебания напряжения
± 10 %
Класс защиты

IP40 IP65 с розеткой
Массо-габаритные и монтажные характеристики
Присоединение 1
M3
Присоединение 2
M3
Резьба
Наружная резьба
Тип крепления
На коллекторной плите. Со сквозным отверстием
Положение при сборке

Любое
Размер клапана
10 мм
Присоединение 3
M3
Присоединение 4
M3
Присоединение 5
M3
Условный проход

2 мм
Вес
49 г
Особенности материалов
Материал корпуса
Алюминиевый сплав

Тип уплотнения
Мягкий
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер)
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
3 бар
Пилотное давление

От 3 до 8 бар
Температура окружающей среды

От -5 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Пригодность для работы с вакуумом
Нет
Ограничение температуры окружающей и рабочей среды
От -5 до 50 °C (без снижения тока удержания)
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Авторизация
RCM Mark С CSA us (OL) С UL us – Recognized (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Преимущества
Малые габаритные размеры
Звезды пневматики
Высокая прочность
Высокая производительность
