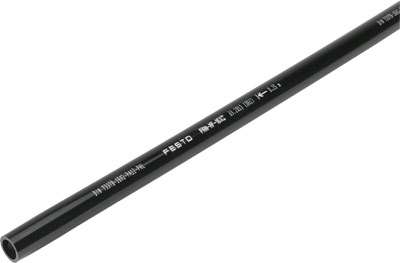

PAN-MF-16X2-SW Полимерный пневмошланг

Артикул : 570363
В наличии
3D модель

  • Страна изготовления: Чехия
  • Производитель: Festo
  • Серия товара: PAN-MF

Description

Полиамидная трубка Festo PAN-MF-16X2-SW — полиамидная пневматическая трубка для высокого давления. Подходит для использования в мобильной пневматике.

Ключевые особенности пневмотрубок PAN-MF

  • выдерживают механические и температурные нагрузки (могут работать в широком диапазоне как низких, так и высоких температур);

  • соответствуют требованиям стандарта DIN 73378 «Трубы из полиамида для автомобилей»;

  • могут работать при высоком давлении.

Шланги PAN-MF работают с фильтрованным сжатым воздухом и минеральными маслами. Материал шлангов — полиамид.

Основные характеристики
Производитель
Серия товара
Наименование
Трубка
Артикул
570363
Тип оборудования
Пневмотрубки
Технические характеристики
Радиус гибки по отношению к расходу

130 мм
Твердость по Шору

D 65 +/-3
Свойства шланга
Для работы с высоким давлением
Массо-габаритные и монтажные характеристики
Наружный диаметр
16 мм
Внутренний диаметр
12 мм
Вес
9 г/м
Особенности материалов
Материал шланга
Полиамид
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
19 бар
Температура окружающей среды

От -60 °C до +100 °C
Минимальный радиус изгиба

75 мм
Рабочая среда

Сжатый воздух, вода, минеральное масло
Характеристика труб
Подходит для энергетических цепей в приложениях с высокой скоростью цикла
Условия испытания труб
Подходит для энергетических цепей: 5 миллионов циклов до FN 942021
Пригодность для работы с вакуумом
Да
Стандарты
Соответствует стандарту
DIN 73378-PA12-PHL
Дополнительные характеристики
Цвет
Черный
Преимущества
Материалы для широкого диапазона рабочих условий
Широкий диапазон температур
Для высокого давления

Additional information

Weight 100 g
Dimensions 900.0000 × 900.0000 × 100.0000 mm
Соответствует стандарту

DIN 73378-PA12-PHL
Tubing characteristics

Suitable for energy chains in applications with high cycle rates
Tubing test conditions

Suitable for energy chains: > 5 million cycles to FN 942021
Рабочая среда

Минеральное масло, Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Пневматическое присоединение

Для цангового соединения с наружным диаметром 8 мм
Цвет

Твердость по Шору

D 65 +/-3
Замечания по материалу

Не содержит медь и тефлон, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал шланга

PA (Полиамид 12)
Серия

Путь к PDF документу

od-tubing_ru.pdf
Максимальное рабочее давление

19
Температура окружающей среды

max:100 °C, min:-60 °C
Наружный диаметр

Радиус гибки по отношению к расходу

min:130 mm
Внутренний диаметр

min:1,2 mm
Мин. радиус изгиба

min:75 mm
Вес продукта в зависимости длины

min:0,09 kg/m
Минимальное количество поставки
