MS9-SV-G-C-V24-S-VS Клапан плавного пуска/быстрого выхлопа

Артикул : 570737
В наличии
3D модель

  • Страна изготовления: Венгрия
  • Производитель: Festo
  • Серия товара: MS, MS9-SV
  • Тип оборудования: Золотниковый

Description

Для плавного пуста и быстрого отключения системных компонентов.

Основные характеристики
Производитель
Серия товара
Наименование
Клапан плавного пуска/быстрого выхлопа
Артикул
570737
Группа
Плавного пуска
Тип оборудования
Клапаны

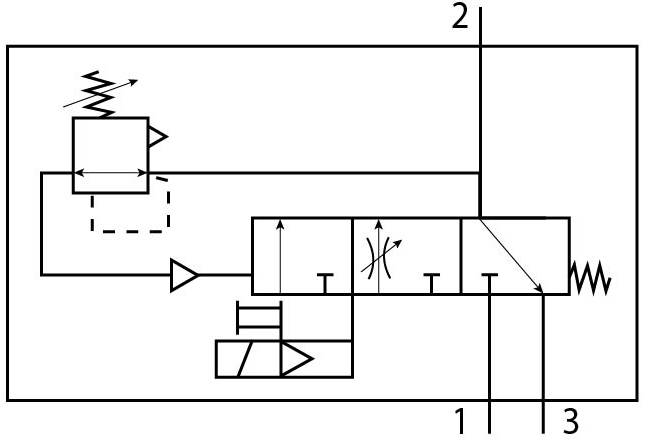

Технические характеристики
Количество линий и позиций

3/2 лин./поз
Рабочая позиция

Моностабильный
Функция распределителя

Нормально закрыт. Функция повышения давления
Тип управления

Электромагнитный
Тип конструкции

Золотниковый
Стандартный расход на выхлоп 6 -> 0 бар
От 19 ,730 до 21 ,720 л/мин
Тип пилотного управления
Непрямого действия
Тип сброса
Механическая пружина
Ручное дублирование
Нет
Функция быстрого выхлопа
Не дросселируемый
Максимальный стандартный расход (л/мин)
16550
Уровень звукового давления
93 дБ(А)
Рабочий цикл
100%
Электрические характеристики
Мощность катушки
8.4 Вт
Электрическое подключение
Разъем кубическая форма по EN 175301-803 Расположение контактов тип А по EN 175301-803
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Класс защиты

IP65
Массо-габаритные и монтажные характеристики
Присоединение 1
Без соединительных плит
Присоединение 2
Без соединительных плит
Тип крепления
Линейный монтаж. С принадлежностями
Положение при сборке

Любое
Монтажный шаг

90 мм
Присоединение 3
G1
Присоединение манометра
G1/4
Вес
3200 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление

Тип уплотнения
Мягкий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)

Материал каретки
Латунь

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
16 бар
Минимальное рабочее давление
3,5 бар
Оптимальные решения для

Для подготовки воздуха
Температура рабочей среды

От 0 °C до +60 °C
Температура окружающей среды

От 0 °C до +60 °C
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От 0 °C до +60 °C
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Функция безопасности
Выхлоп
Уровень представления (PL)
С выхлопом / до Категории 1, Класс оборудования с
Комбинации блоков
Блок давления
Клапан быстрого выхлопа
Тип устройства
Индивидуальное устройство
Преимущества
С NPT-резьбой
Для высокого давления
Плавная работа с давлением
Большая пропускная способность

Additional information

Weight 4337 g
Dimensions 570.0000 × 220.0000 × 245.0000 mm
Серия

,

Размер

9
Функция безопасности

Выхлоп
Уровень представления (PL)

С выхлопом / до Категории 1, Класс оборудования с
Тип конструкции

Золотниковый
Тип управления

электрический
Тип уплотнения

мягкий
Функция быстрого выхлопа

не дросселируемый
Ручное дублирование

Нет
Тип сброса

механическая пружина
Тип пилотного управления

С пилотным управлением
Функция распределителя

3/2 Н.З., моностабильный, Функция повышения давления
Рабочий цикл

100 %
Характеристики катушки

24 V DC: 8.4 W
Допустимые колебания напряжения

+/- 10 %
Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Класс защиты

IP65
Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Тип крепления

Линейный монтаж, Опция, с принадлежностями
Положение при сборке

Любое
Присоединение манометра

G1/4, G1/8
Пневматическое подключение, канал 3

1 NPT, G1
Электрическое подключение

Кубическая форма, по EN 175301-803, Разъем, Расположение контактов тип А по EN 175301-803
Материал корпуса

Алюминиевое литье под давление
Материал уплотнений

NBR
Материал каретки

Латунь
Материал крышки

Алюминиевый сплав
Материал нижней крышки

PA
Путь к PDF документу

ms-sv_enus.pdf
Рабочее давление

max:16 bar, min:3,5 bar
Стандартный номинальный расход

max:16550 l/min, min:8300 l/min
Standard flow rate exhaust 0.6->0 MPa (6->0 bar, 87->0 psi)

max:21720 l/min, min:19730 l/min
Температура среды

max:60 °C, min:0 °C
Температура окружающей среды

max:60 °C, min:0 °C
Температура хранения

max:60 °C, min:0 °C
Монтажный шаг

min:90 mm
Уровень звукового давления

min:93 dB(A)
