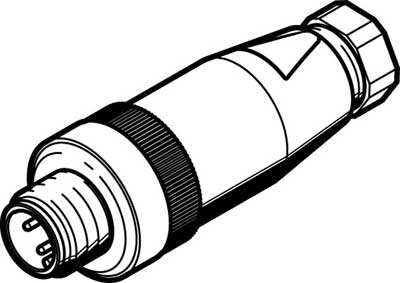

NECU-S-M12G4-P1-IS Штекер

Артикул : 570953
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NECU

Описание

Основные характеристики
Производитель
Серия товара
Наименование
Штекер
Артикул
570953
Технические характеристики
Частота соединения
50
Допустимая токовая нагрузка при 40°C
4 A
Поперечное сечение терминала
0,75 мм²
Электрические характеристики
Электрическое подключение
Расположение контактов тип А по EN 175301-803
M12x1
4-пин
Прямой штекер / Клеммы с винтом
Диапазон рабочего напряжения
От 0 до 30 В DC
Импульсная мощность

2,5 кВ
Класс защиты

IP65
IP67
Массо-габаритные и монтажные характеристики
Тип крепления
С резьбовой муфтой
Положение при сборке

Любое
Допустимый диаметр кабеля
От 4 до 6 мм
Вес
17 г
Особенности материалов
Материал корпуса
PA (Полиамид)
Материал электрического контакта
Латунь
Покрытие белой бронзой
Материал накидной гайки
PA (Полиамид)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -25 °C до +85 °C
Степень загрязнения
3
Стандарты
Соответствует стандарту
EN 61076-2-101
EN 61984

Детали

Вес 17.7 g
Габариты 80.0000 × 50.0000 × 30.0000 mm
Основан на стандарте

EN 61076-2-101, EN 61984

Тип крепления

с резьбовой муфтой

Положение при сборке

Любое

Электрическое подключение

4-пин, M12x1, Прямой штекер / клеммы с винтом, Расположение контактов тип А по EN 175301-803

Резьбовое подключение кабеля

Pg7

Класс защиты

IP65, IP67

Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)

Степень загрязнения

3

Материал корпуса

PA

материал накидной гайки

PA

Материал электрического контакта

Латунь, Покрытие белой бронзой

Серия

Путь к PDF документу

cpx-p_enus.pdf

Диапазон рабочего напряжения DC

max:30 V, min:0 V

Допустимый диаметр кабеля

max:6 mm, min:4 mm

Температура окружающей среды

max:85 °C, min:-25 °C

Частота соединения

min:50

Допустимая токовая нагрузка при 40°C

min:4 A

Импульсная мощность

min:2,5 kV

Поперечное сечение терминала

min:0,75 mm2
