NEBM-M12G12-RS-15-N-S1G15 Кабель кодирующего устройства

Артикул : 571915
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: NEBM

Description

Основные характеристики
Производитель
Серия товара
Наименование
Кабель кодирующего устройства
Артикул
571915
Технические характеристики
Электрическое подключение 1, функция
Сторона полевого устройства
Допустимая токовая нагрузка при 40°C
1 A
Электрическое подключение 1, исполнение
Круглый
Номинальное рабочее напряжение АС
24 В
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, занятые контакты/провода
11
Электрическое подключение 1, тип монтажа
Фиксатор винта с SW14
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, исполнение
Угловой
Электрическое подключение 2, технология подключения
Sub-D
Электрическое подключение 2, количество контактов/проводов
15
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, занятые контакты/провода
11
Электрическое подключение 2, тип монтажа
Фиксатор винта с шестигранником SW18
Электрическое подключение 1, тип подключения
Розетка разъема

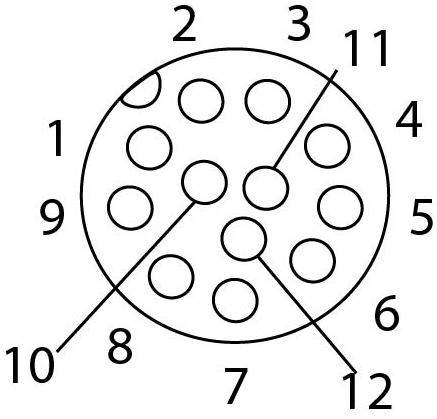

Электрическое подключение 1, технология подключения
M12x1 A-код по EN 61076-2-101
Примечание по классу защиты

IP50 для штекера Sub-D
В собранном состоянии
Электрические характеристики
Структура кабеля

12×0,14
С защитой
Диапазон рабочего напряжения
От 0 до 30 В DC
Диапазон рабочего напряжения АС
От 0 до 30 В
Номинальное рабочее напряжение DC
24 В
Количество контактов/проводов
12
Класс защиты

IP67
Массо-габаритные и монтажные характеристики
Диаметр кабеля
7 мм
Номинальное сечение провода
0,14 мм²
Длина кабеля

15 м
Радиус изгиба, гибкий монтаж кабеля
>= 70 мм
Особенности материалов
Материал корпуса
TPE-U(PUR) (Термопластичный полиуретан)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал накидной гайки
Цинковое литье с никелированием
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
TPE-E (Термопластичный сополиэфир)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -25 до 80 °C
От 0 °C до +40 °C
Степень загрязнения
3
Атрибуты кабеля
для роботов
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
DIN 47100
EN 61984
Дополнительные характеристики
Идентификация кабеля
Без держателя маркировочных табличек
Цвет оплетки кабеля
Черный
Преимущества
Звезды пневматики

Additional information

Weight 980 g
Dimensions 220.0000 × 270.0000 × 50.0000 mm
Соответствует стандарту

DIN 47100, EN 61984
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Круглый
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, тип монтажа

Фиксатор винта с SW14
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, исполнение

Угловой
Электрическое подключение 2, тип подключения

Разъем
Электрическое подключение 2, выход кабеля

Прямой
Электрическое подключение 2, технология подключения

Sub-D
Электрическое подключение 2, тип монтажа

Фиксатор винта с шестигранником SW18
Атрибуты кабеля

для роботов
Радиус изгиба, гибкий монтаж кабеля

>= 70 mm
Структура кабеля

12×0,14, С защитой
Класс защиты

IP67
Примечание по классу защиты

IP50 для штекера Sub-D, в собранном состоянии
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

3
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Материал оплетки кабеля

TPE-U(PUR)
Цвет оплетки кабеля

Черный
Материал корпуса

TPE-U(PUR)
материал накидной гайки

Цинковое литье с никелированием
Материал уплотнений

NBR
Материал изоляции

TPE-E
Серия

Путь к PDF документу

expt_ru.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Диапазон рабочего напряжения АС

max:30 V, min:0 V
Температура окружающей среды

max:80 °C, min:-25 °C
Температура окружающей среды

max:40 °C, min:0 °C
Электрическое подключение 1, количество контактов/проводов

min:12
Электрическое подключение 1, занятые контакты/провода

min:11
Электрическое подключение 2, количество контактов/проводов

min:15
Электрическое подключение 2, занятые контакты/провода

min:11
Номинальное рабочее напряжение DC

min:24 V
Номинальное рабочее напряжение АС

min:24 V
Допустимая токовая нагрузка при 40°C

min:1 A
Длина кабеля

min:1,5 m
Диаметр кабеля

min:7 mm
Номинальное сечение провода

min:0,14 mm2
Минимальное количество поставки
